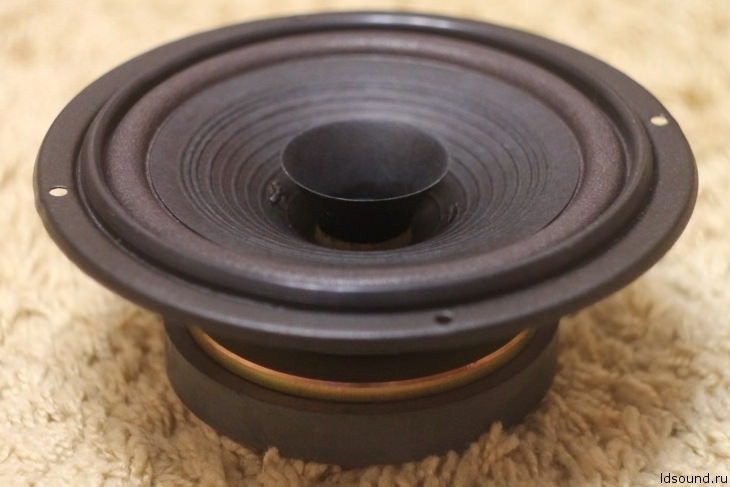

100 ГДШ-65-4 «Ноэма»

Изготовитель: Россия, г. Новосибирск.

^Нажмите для увеличения^   ^Нажмите для увеличения^

Технические характеристики:

Диапазон частот: 60 – 18000 Гц

Чувствительность: 90 дБ/Вт/м

Сопротивление: 4 Ом

Предельная шумовая мощность: 100 Вт

Габаритные размеры: Ø178х76 мм

Вес: 1,8 кг

^Нажмите для увеличения^

Описание:

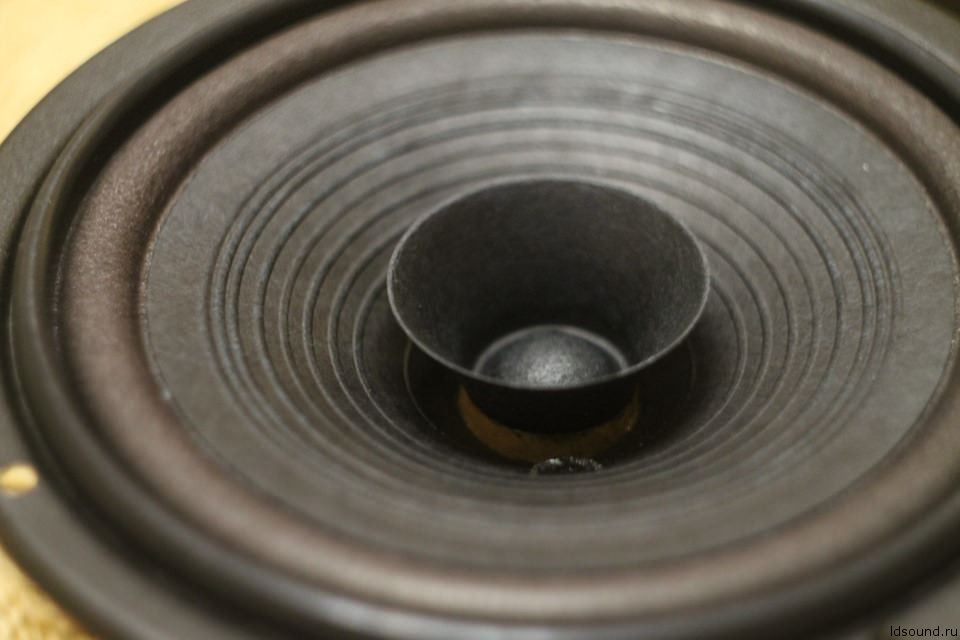

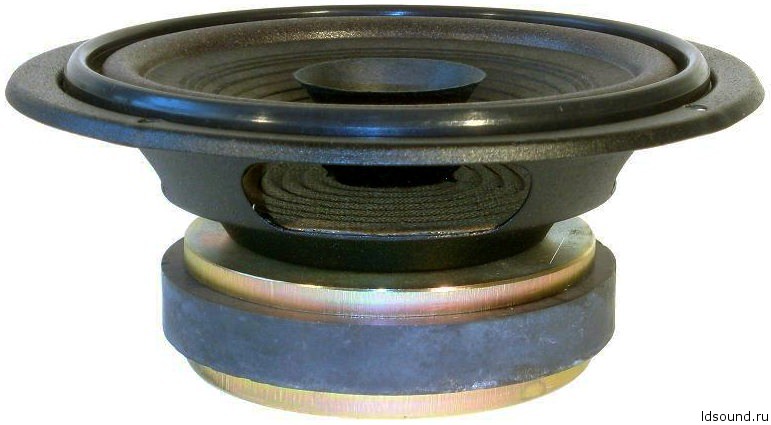

Диффузородержатель выполнен из штампованной стали. Диффузор сделан из композитной целлюлозы. Подвес пенополиуретановый, тороидальной формы. Центрирующая шайба из ткани. Магнитная система построена на кольцевом ферритовом магните размером 110х45х16 мм. Звуковая катушка диаметром 25,4 мм намотана в два слоя круглым медным проводом. Каркас ЗК из полиимида. Ширина намотки 10 мм. Высота верхнего фланца 6 мм. Индукция в зазоре 1 Тл. Рекомендуемый объем корпуса для закрытого ящика: 10 – 20 л, а для фазоинвертора – 35 л.

^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^   ^Нажмите для увеличения^

Параметры ТС:

1. Fs = 46 Гц
2. Re = 3,8 Ом
3. Qts = 0,48
4. Qms = 7,28
5. Qes = 0,51
6. Vas = 22 л
7. Mms = 13,8 г
8. Cms = 0,90 мм/Н
9. Xmax = 7 мм

^Нажмите для увеличения^

Паспорт на диске.
