10 ГДШ-1-4 (10 ГД-36К)

Изготовитель: завод «Акустика», г. Знаменка.

Назначение: для применения в закрытых выносных акустических системах второй группы сложности для работы в помещениях.

^Нажмите для увеличения^

Основные технические характеристики:

Диапазон частот: 63 – 20000 Гц

Чувствительность: 90 дБ

Звуковое давление: 0,8 Па

Коэффициент гармоник на частотах:

80 – 125 Гц: 8%

200 – 630 Гц: 5%

1000 – 10000 Гц: 3%

Сопротивление: 4 Ом

Паспортная мощность: 10 Вт

Долговременная мощность: 15 Вт

Кратковременная мощность: 20 Вт

Основной резонанс: 40 Гц (±8 Гц)

Полная добротность: 0,6 – 1

Эквивалентный объем: 60 л

Габаритные размеры: Ø200х87 мм

Вес: 1,2 кг

^Нажмите для увеличения^

Конструкция

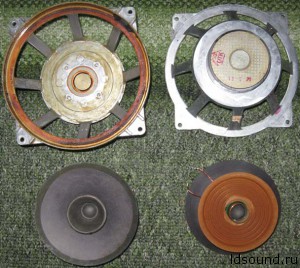

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена методом литья под высоким давлением из алюминиевого сплава.

^Нажмите для увеличения^

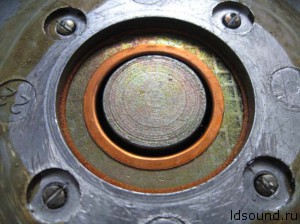

Магнитная цепь:

Кольцевой магнит марки 22РА220 размером К85х35х15 мм
Керн диаметром 25 мм
Верхний фланец с отверстием диаметром 27,6 мм
Радиальная ширина воздушного зазора 1,3, индукция в зазоре 0,85 Тл.

^Нажмите для увеличения^

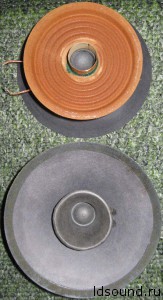

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,18 мм, намотка двухслойная, в первом слое 33 витка, во втором – 30, омическое сопротивление 3,6 Ом (±0,54 Ом). Каркас звуковой катушки изготовлен из бумаги электроизоляционной марки ЭН-70. Высота ЗК 22 мм, внутренний диаметр 25,7 мм, внешний (вместе с намоткой) 26,8 мм.
Диффузор и высокочастотный конус из бумажной массы.
Подвес гофрированный синусоидальной формы из пенополиуретана.
Центрирующая шайба из пропитанной ткани.
