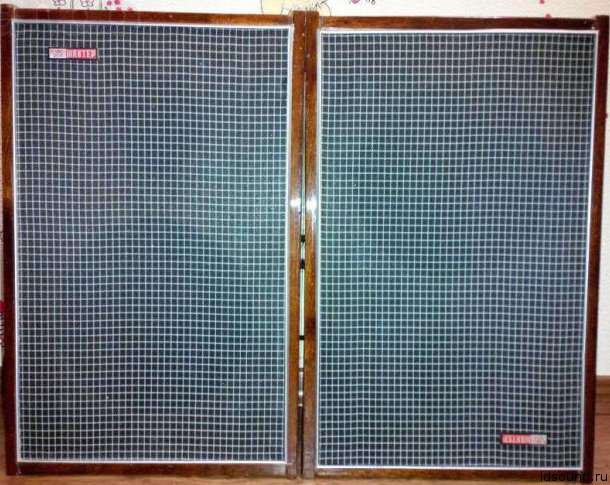

Назначение: акустическая система предназначена для использования в качестве выносных монофонических и стереофонических систем высококачественного воспроизведения звука.
^Нажмите для увеличения^
Технические характеристики:
2-х полосная АС закрытого типа
Диапазон воспроизводимых частот: 70 – 18000 Гц
Неравномерность АЧХ в диапазоне 70–18000 Гц: 15 дБ
Чувствительность: 87 дБ
Среднее звуковое давление в диапазоне 70–18000 Гц: 0,15 Па
Сопротивление: 8 Ом
Номинальная мощность: 10 Вт
Паспортная мощность: 16 Вт
Размер (ВхШхГ): 425х272х234 мм
Вес: 7,5 кг
^Нажмите для увеличения^
Описание:
Корпус выполнен в виде прямоугольного неразборного ящика из фанеры со съемной задней стенкой. Внутренний объем составляет 18 л. Внутри корпуса для уменьшения внутренних резонансов применен так называемый «ватный валик».
^Нажмите для увеличения^
^Нажмите для увеличения^

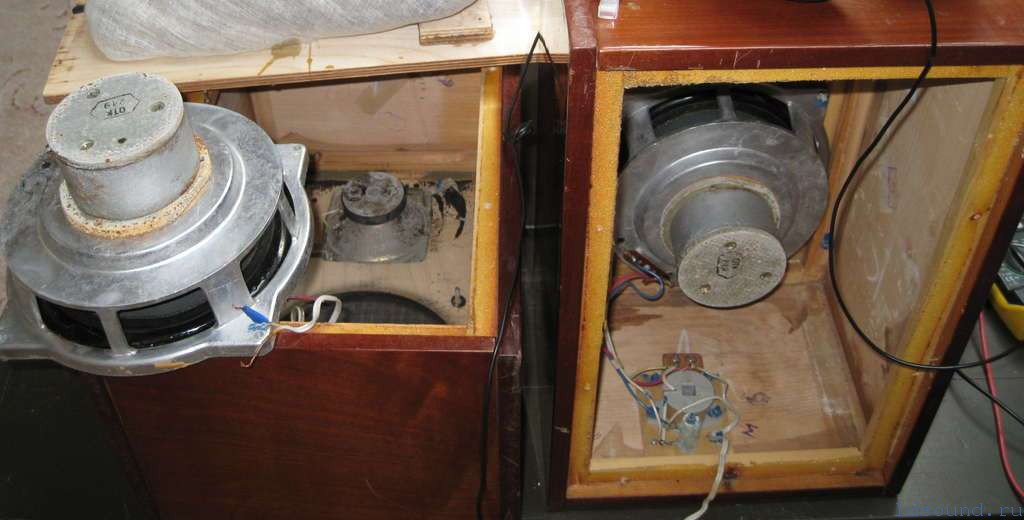

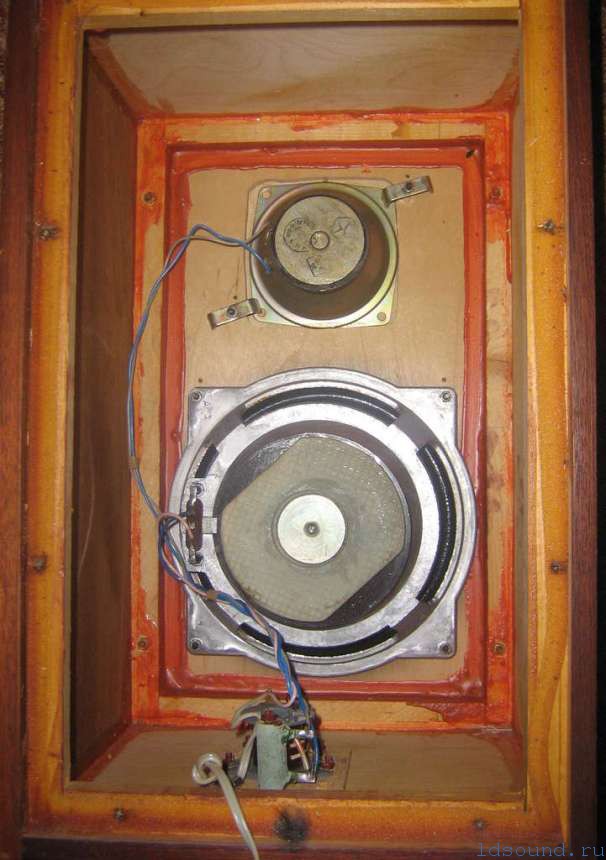

В акустической системы применяются динамики 20ГДН-1-8 (10ГД-30Б) в качестве низкочастотного и 5ГДВ-1-8 (3ГД-31) в качестве высокочастотного. Громкоговорители установлены с внутренней стороны передней панели.
^Нажмите для увеличения^
^Нажмите для увеличения^
В ранних моделях использовался низкочастотный динамик 10 ГД-30Е, он имел магнит альнико, это сплав железа (53%), алюминия (10%), никеля (19%) и кобальта (18%). Сплав обладает высокой остаточной намагниченностью. Альнико получают литьем, из порошков и горячей деформацией слитка. Он обладает высокой коррозионной устойчивостью, большим значением силы магнитного поля и стабильностью при высоких температурах (до 550°C).
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

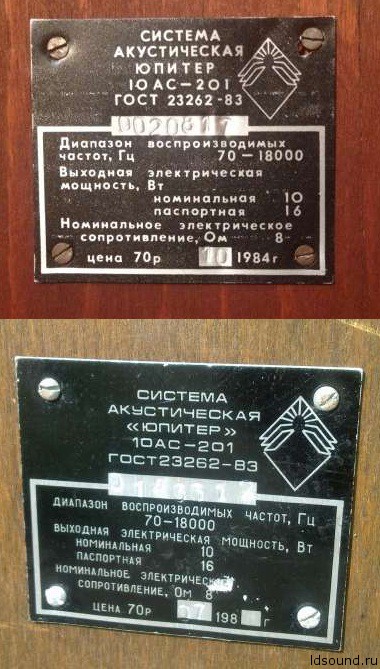

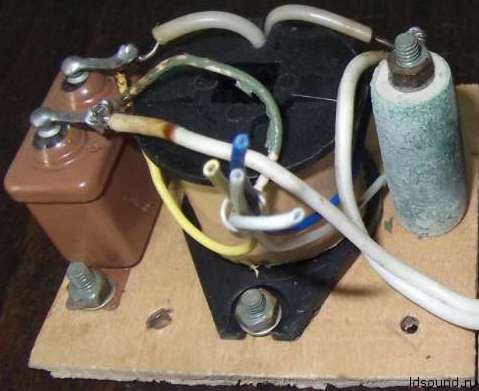

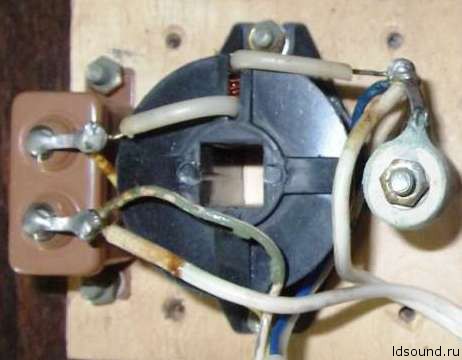

Так же внутри на дне акустической системы на отдельной доске расположен электрический фильтр. НЧ динамик играет в широкополосном режиме, а ВЧ обрезается 2 порядком. Катушки на воздушном сердечнике, конденсаторы МБГО, резисторы С5. Сзади прикручен шильдик с названием АС и основными техническими характеристиками. Выход АС выполнен через шнур.
^Нажмите для увеличения^
^Нажмите для увеличения^
