Измерения и возможности усилителя. Усилитель выполнен по этой схеме.
^Нажмите для увеличения^

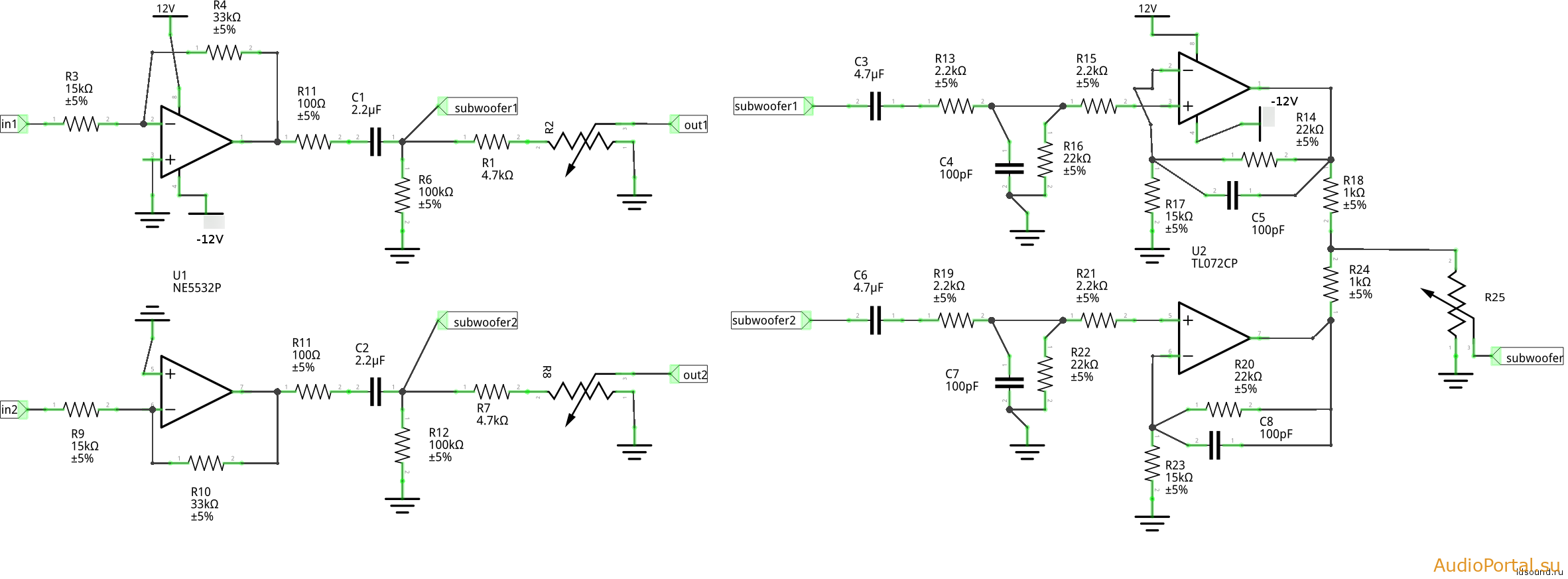

Предварительный усилитель
^Нажмите для увеличения^

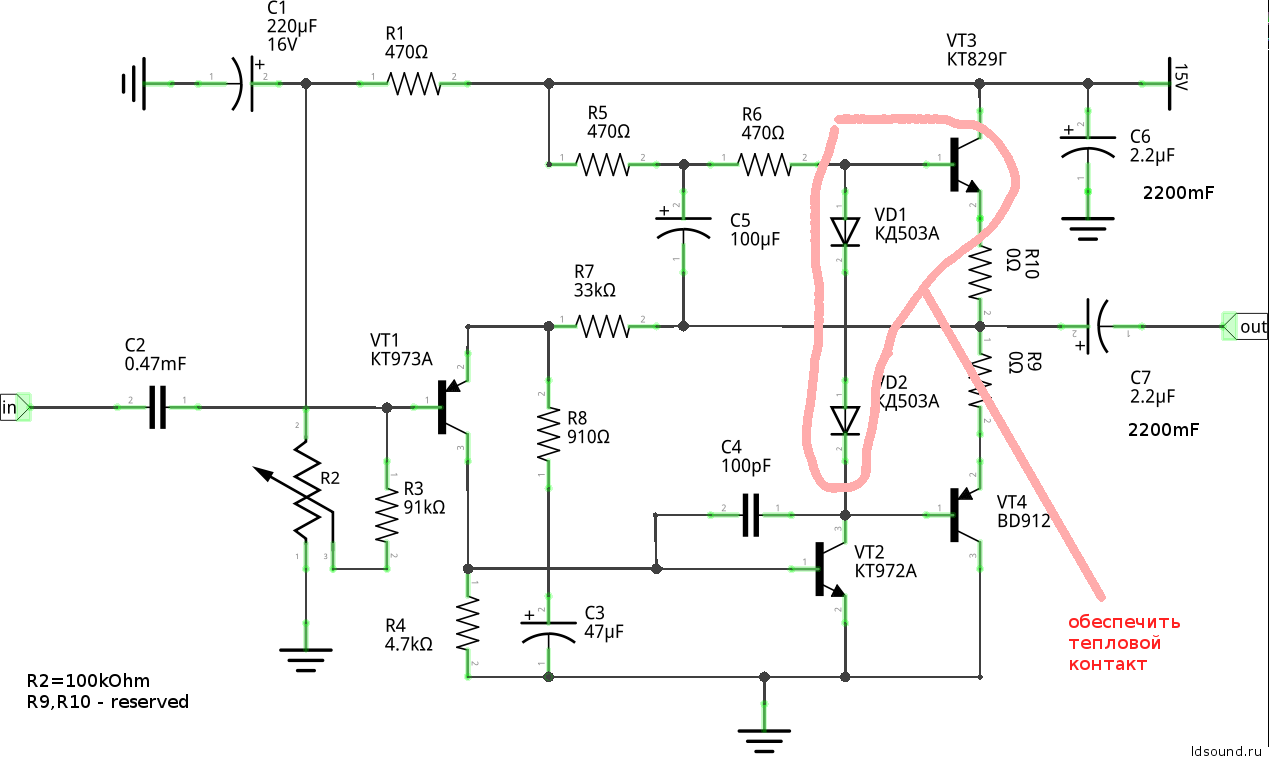

Усилитель мощности
Технические характеристики:
Диапазон воспроизводимых частот: 30 – 20000 Гц
Максимальная мощность на канал: 8 Вт
THD (500 Гц/48 гармоник, 1 кГц/24, 10 кГц/4):
1 канал: 7,5%, 1,8% и 0,5%
2 канал: 6%, 2% и 0,6%
Потребляемый ток в отсутствии сигнала на оба канала: 30 мА
Потребляемый ток на канал при размахе сигнала 8 В и нагрузке 4 Ом: 320 мА
Питание: 12 В
Потребляемый ток предварительного усилителя при 2-х полярном питании ±12 В: 30 – 40 мА

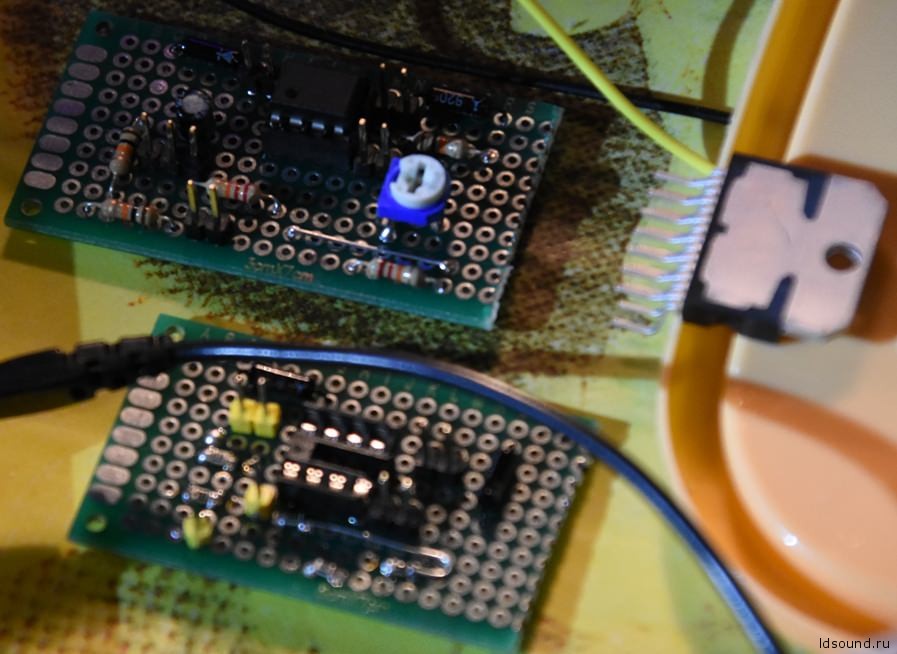

^Нажмите для увеличения^

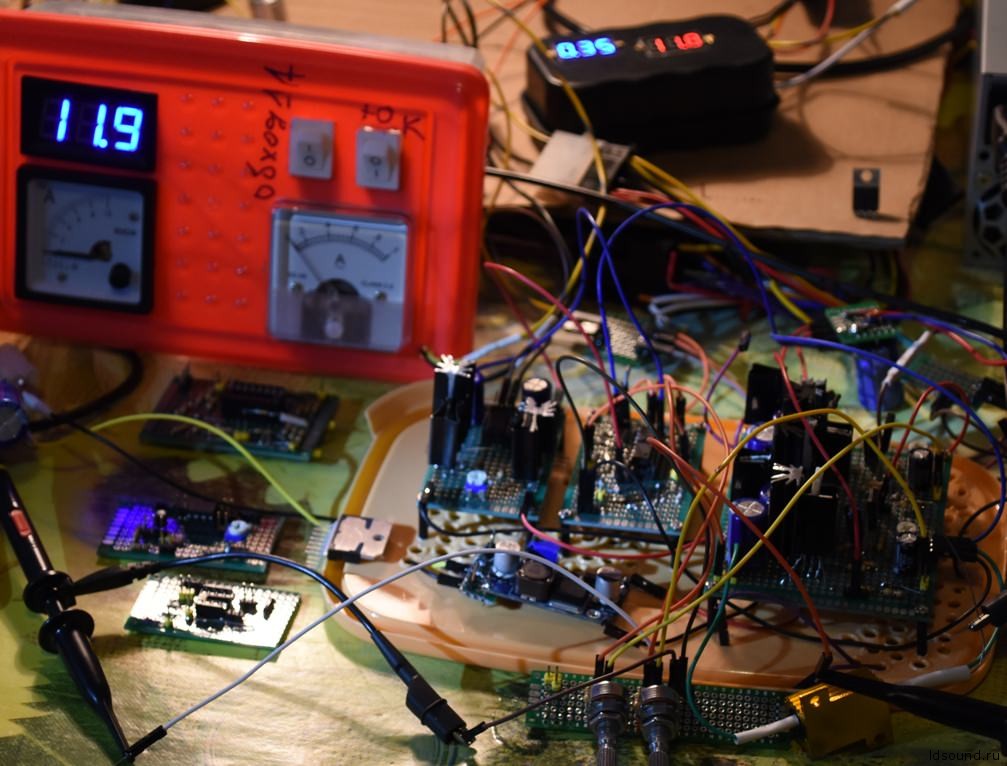

^Нажмите для увеличения^

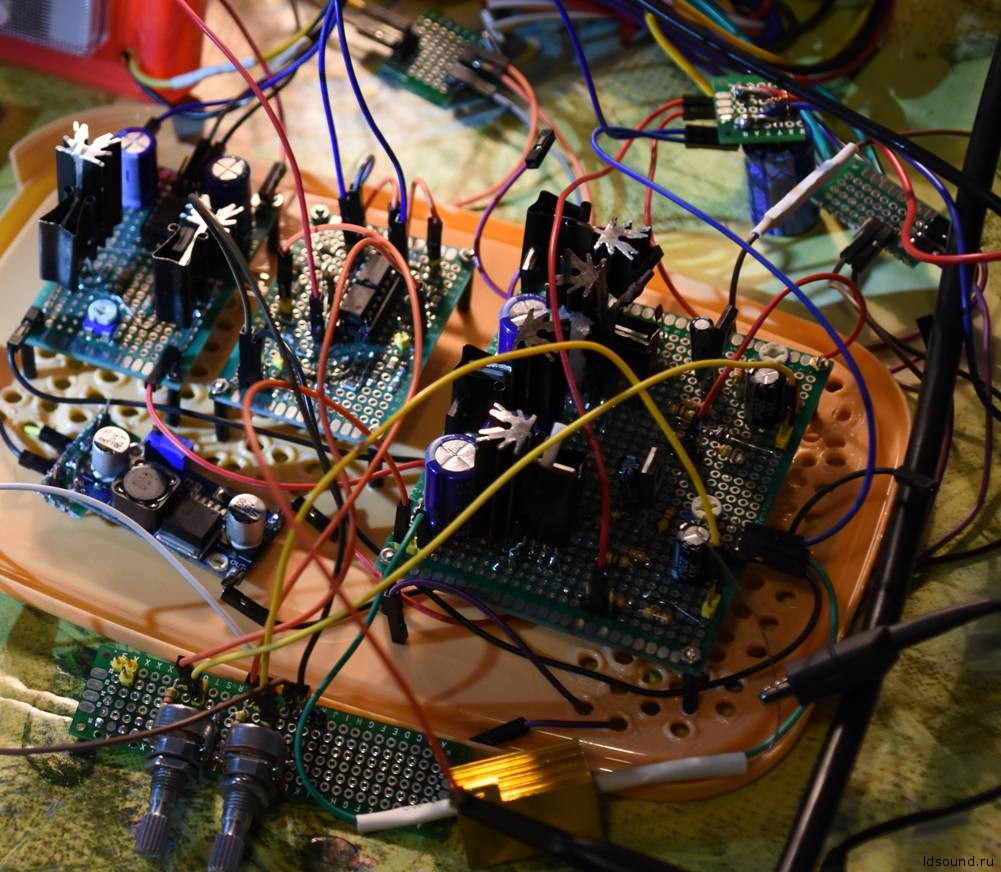

^Нажмите для увеличения^
^Нажмите для увеличения^

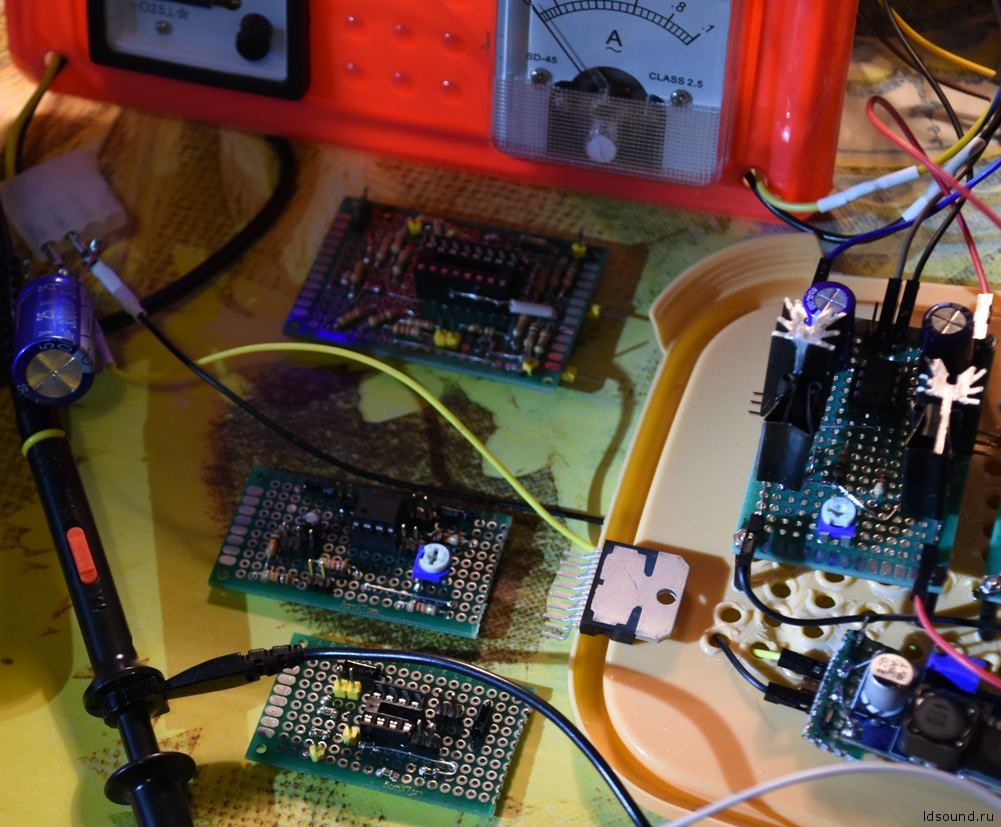

^Нажмите для увеличения^

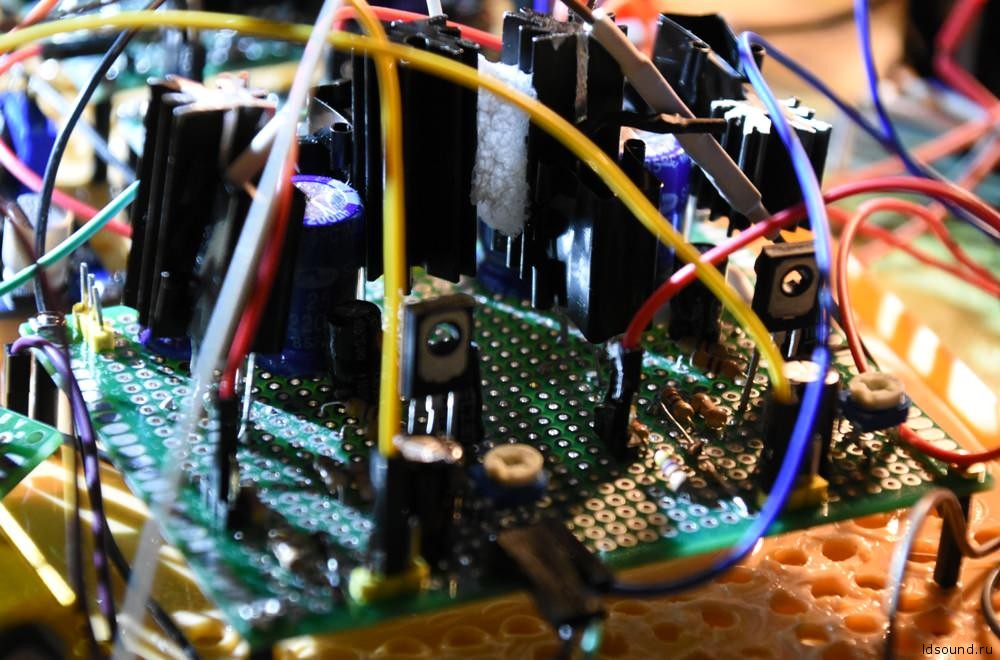

^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:
АЧХ снималась при подаче сигнала с предусилителя при уровне выходного сигнала около 6 В. THD измерялся при подаче сигнала с генератора при уровне сигнала на выходе 3 В.
Схемы, осциллограммы, АЧХ, протоколы вычисления THD по предварительному и усилителю мощности на диске.

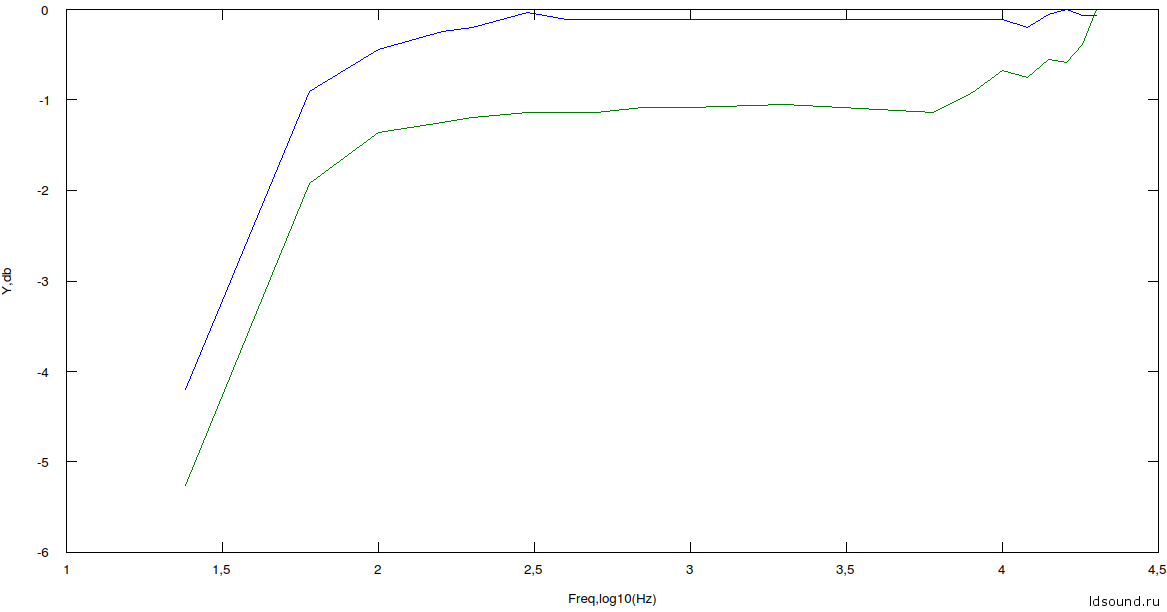

График ниже показывает зависимость нормированного коэффициента передачи УМ по обоим каналам от частоты. Коэффициент показан по вертикальной оси, масштаб – логарифмический, децибелы. Частота – по горизонтальной. Шкала задаёт степени десятки, то есть – тоже логарифмический масштаб, 4,32 = 20000 Гц, 1,5 = 30 Гц.
Нормированный коэффициент передачи считается так:
- меряем напряжения на входе и выходе канала УМ, на всём частотном диапазоне, можно с разным шагом для разных кусков частотной оси;
- вычисляем отношение выходного напряжения к входному;
- берём максимальное значение коэффициента и делим весь массив на этот максимум;
- полученное значение переводим в децибелы – 20*log10(Y) – эта величина и показана на графиках АЧХ.
^Нажмите для увеличения^
Ниже показан спектр 500 Гц сигнала по обоим каналам. На 500 Гц получился довольно большой КГ – 6-7%, и разница между каналами в 1%. График может служить иллюстрацией тому что спектры можно вполне вычислять и обрабатывать без SpectraLab, если есть цифровой осциллограф с возможностью записи оцифрованных данных. В том числе на FreeMat можно реализовать очень сложную (с математической точки зрения) обработку спектров.
^Нажмите для увеличения^
Автор: Андрей Гусев
