Данную плату для самостоятельной сборки можно купить на алиэкспрессе, достаточно лишь в поиске ввести LM1875. Набор можно найти в виде конструктора, готовой собранной платы и законченном варианте в корпусе.
Цена: 17 долларов с доставкой, собранная плата на 5 долларов дороже.
^Нажмите для увеличения^
Характеристики платы:
Частотный диапазон: до 70 кГц
Выходная мощность: 25 Вт/8 Ом
Искажения на частоте 1 кГц при мощности 20 Вт: 0,015%
Напряжение питания AC: 18 В + 18 В
Напряжение питание DC: ±25 В
Размер платы (ШхГхВ): 99х63х45 мм
LM1875 UTC и LM1875T на диске.
Схема ограничения выхода имеет отрицательный температурный коэффициент. Максимальная выходная мощность с нагрузкой 4 Ома может быть не большой и начнет срабатывать защита, когда температура на радиаторе превышает 55 °C.
^Нажмите для увеличения^

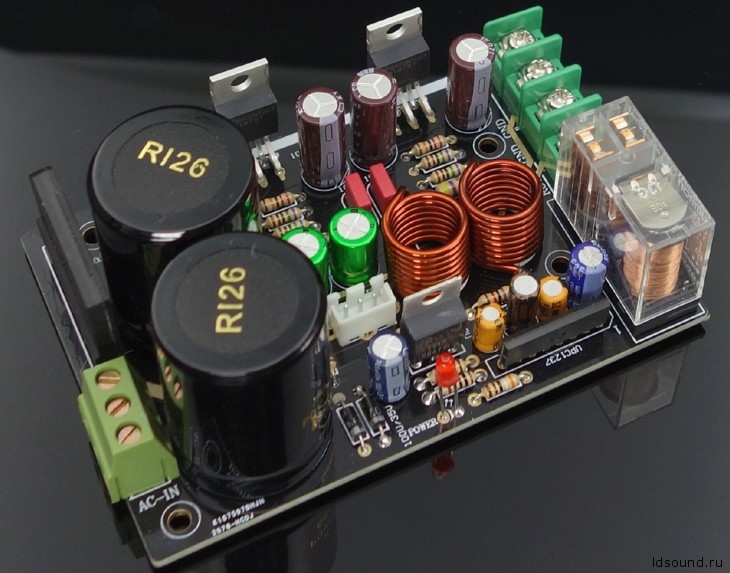

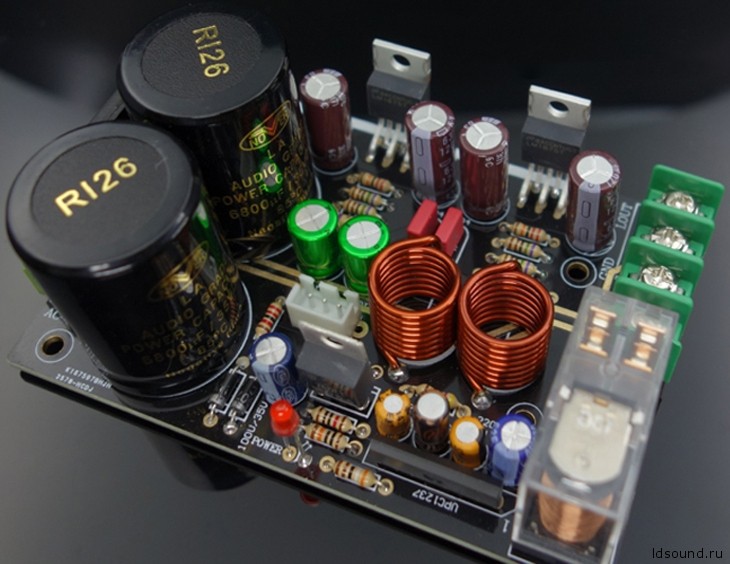

Слева на плате находится блок питания, по центру и справа вверху – сами микросхемы. Справа выходные клеммы и реле защиты. По центру, у переднего края (с микросхемой и кренкой) блок защиты АС и включения с задержкой, реле относится так же к нему.
^Нажмите для увеличения^
Описание:

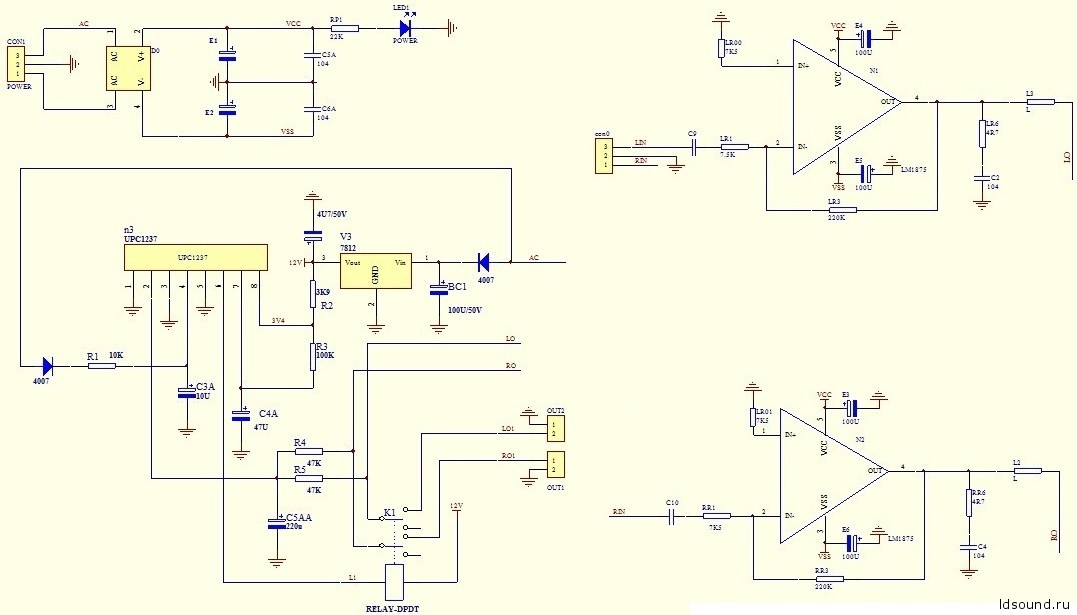

Плата представляет собой не только стерео усилитель, здесь так же находится реле защиты АС с плавным включением и блок питания, на который можно подать переменное двухполярное напряжения сразу от трансформатора. Ниже показана схема платы, слева – выпрямитель (блок питания) и защита АС, справа – пара усилителей.
^Нажмите для увеличения^

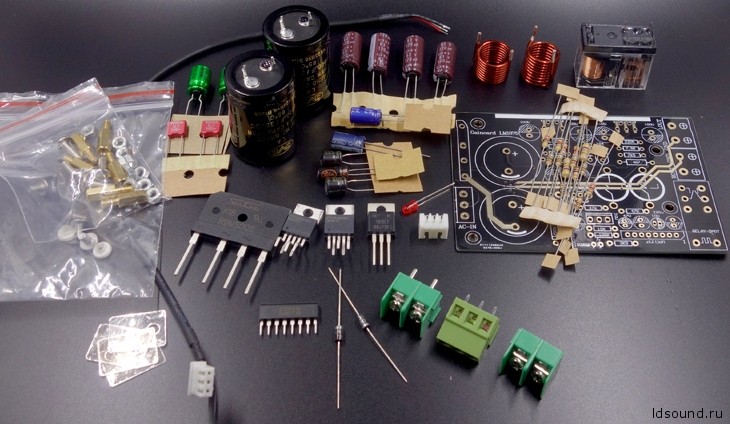

Набор для самостоятельной сборки поставляется в таком виде:
^Нажмите для увеличения^

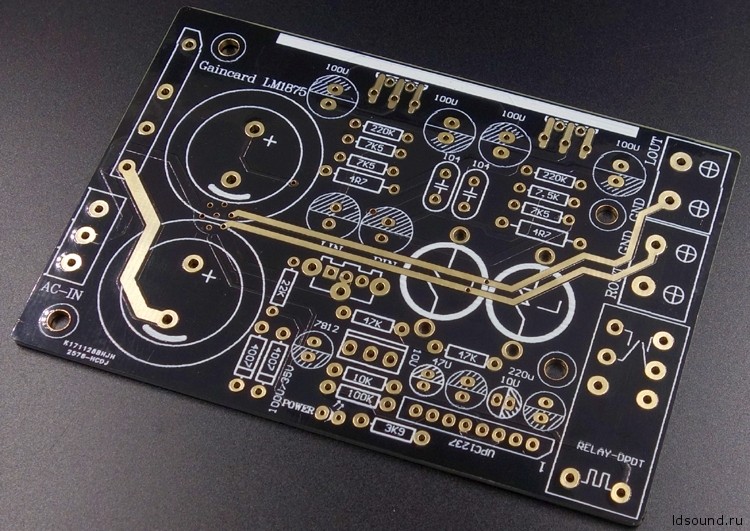

Печатная плата (двухсторонняя):
^Нажмите для увеличения^

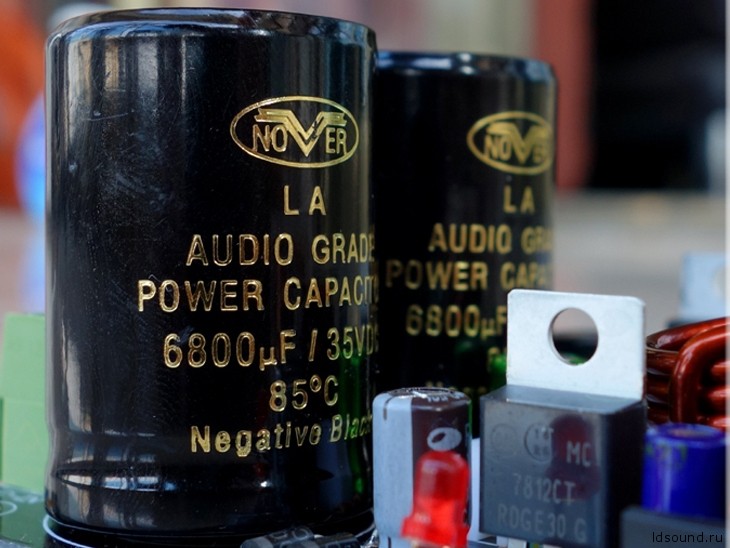

Пара силовых конденсатор из блока питания:
^Нажмите для увеличения^

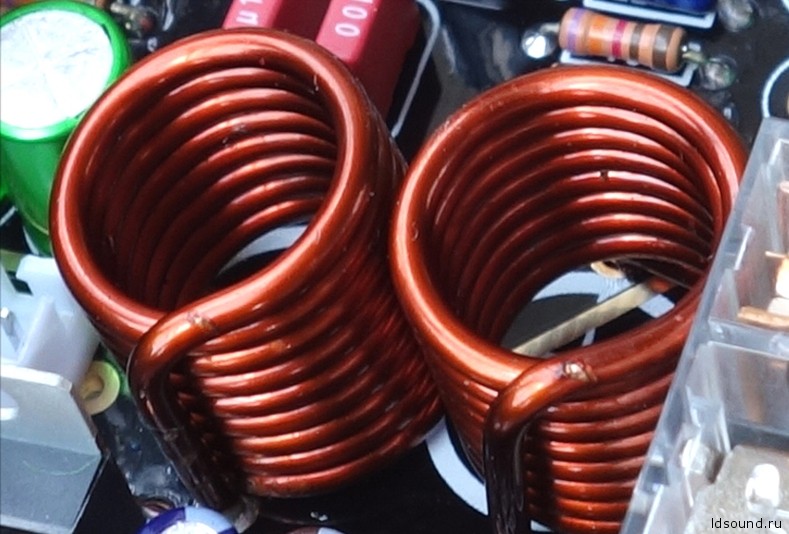

Катушки индуктивности на выходе усилителей:
^Нажмите для увеличения^

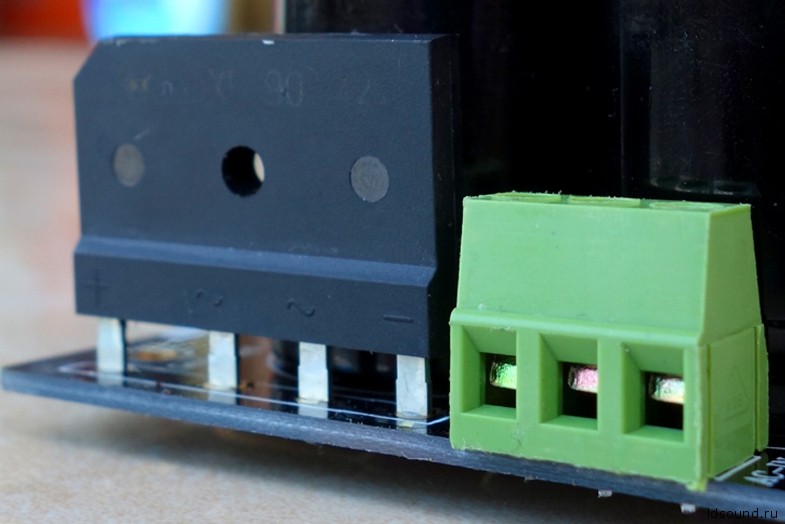

Диодный мост и клеммы для подачи переменного напряжения:
^Нажмите для увеличения^
Реле защиты “Omron”:
^Нажмите для увеличения^

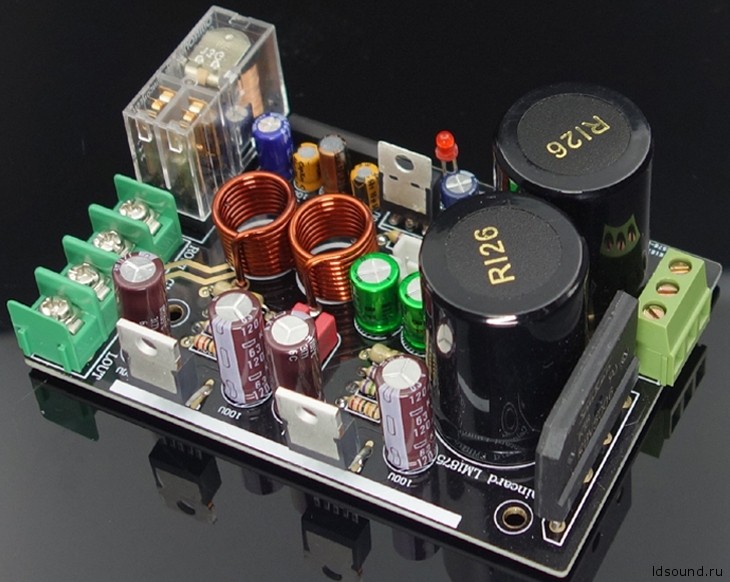

Готовая плата:
^Нажмите для увеличения^
