2SK1058 + 2SJ162 – латеральная пара Renesas

2SK1056, 2SK1057, 2SK1058
2SJ160, 2SJ161, 2SJ162

В Китае их можно приобрести по цене около $7 за пару 2SK1058 + 2SJ162.
2SK1058 + 2SJ162 – б/у транзисторы, $6,5 за пару без доставки

^Нажмите для увеличения^

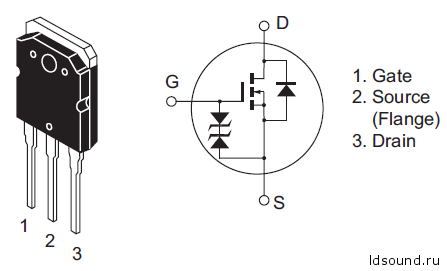

2SK1058 + 2SJ162 – пара мощных полевых (MOSFET) транзисторов, или как их еще называют – латеральной парой (lateral в переводе с англ. – боковой). Они изготавливались фирмой Hitachi/Renesas. Рассматриваемая пара 2SK1058 + 2SJ162 стала на смену легендарной 2SK135 + 2SJ39.

^Нажмите для увеличения^

Характеристики 2SK1058 и 2SJ162:

Источник напряжения 2SK1058: +160 В

Источник напряжения 2SJ162: -160 В

Напряжение затвор-исток: ± 15 В

Ток стока: 7 A

Ток обратного стока между корпусом и стоком диода: 7 А

Рассеиваемая мощность: 100 Вт

Температура канала: 150 °C

Слева – 2SK1058, справа – 2SJ162:

^Нажмите для увеличения^ ^Нажмите для увеличения^

Транзисторы выпускаются в корпусе TO-3P, внешние размеры:

^Нажмите для увеличения^

Особенности:

1. хорошая частотная характеристика;
2. высокая скорость переключения;
3. широкая область безопасной эксплуатации;
4. хорошие дополнительные характеристики;
5. оснащен диодами защиты затвора;
6. подходит для усилителя мощности звука.

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^

Параметры по прибору:

^Нажмите для увеличения^ ^Нажмите для увеличения^

Слева – подделка, справа – оригинал:

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

Гравировка лазером:

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

2SK1056, 2SK1057, 2SK1058 + 2SJ160, 2SJ161, 2SJ162 – datashets

Тема на сайте по поддельным и оригинальным 2sk1058 + 2sj162

Несколько фото из: suzyj.net
