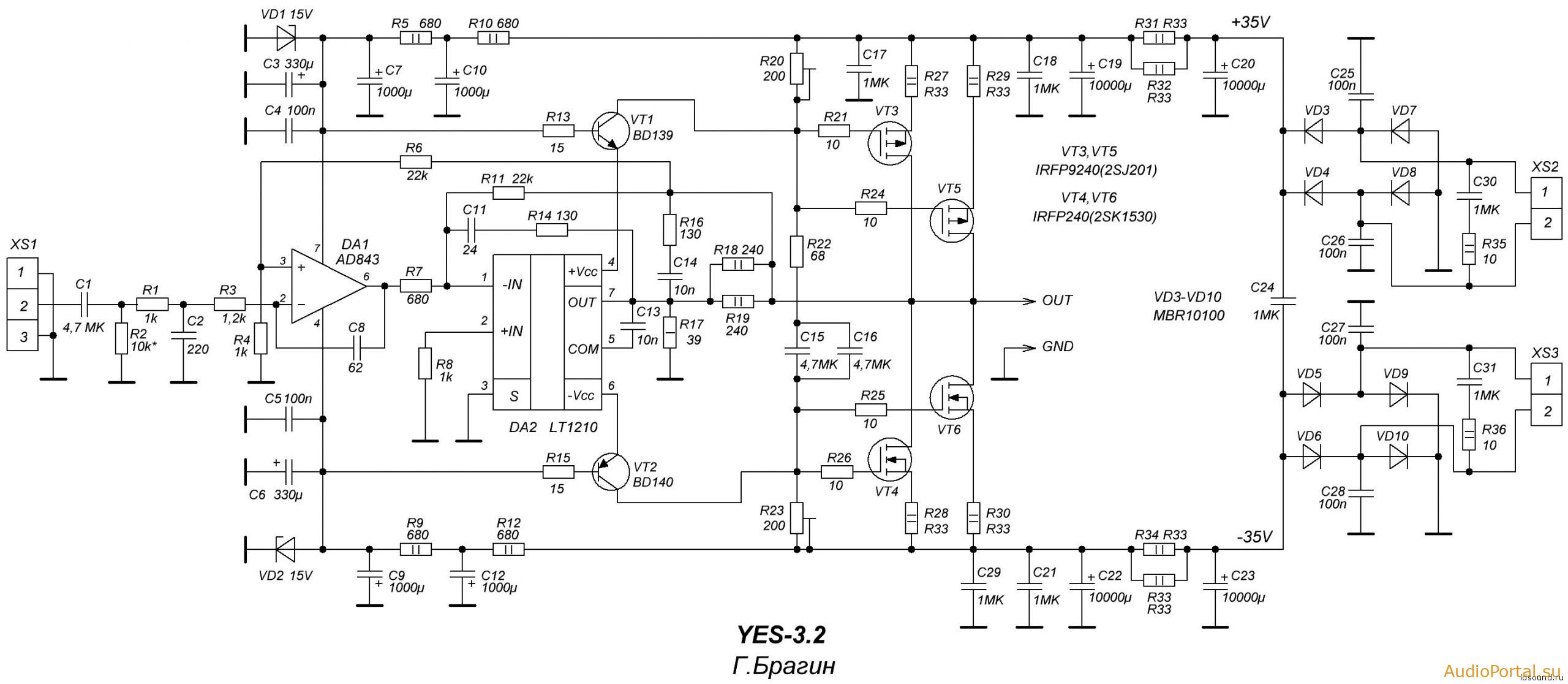

Усилитель с одной микросхемой LT1210 и Mosfet-ами выдает до 100 Вт мощности с коэффициентом нелинейных искажений (КНИ) 0,002-0,003%. При этом скорость нарастания выходного сигнала более 200 В/мкс.
^Нажмите для увеличения^

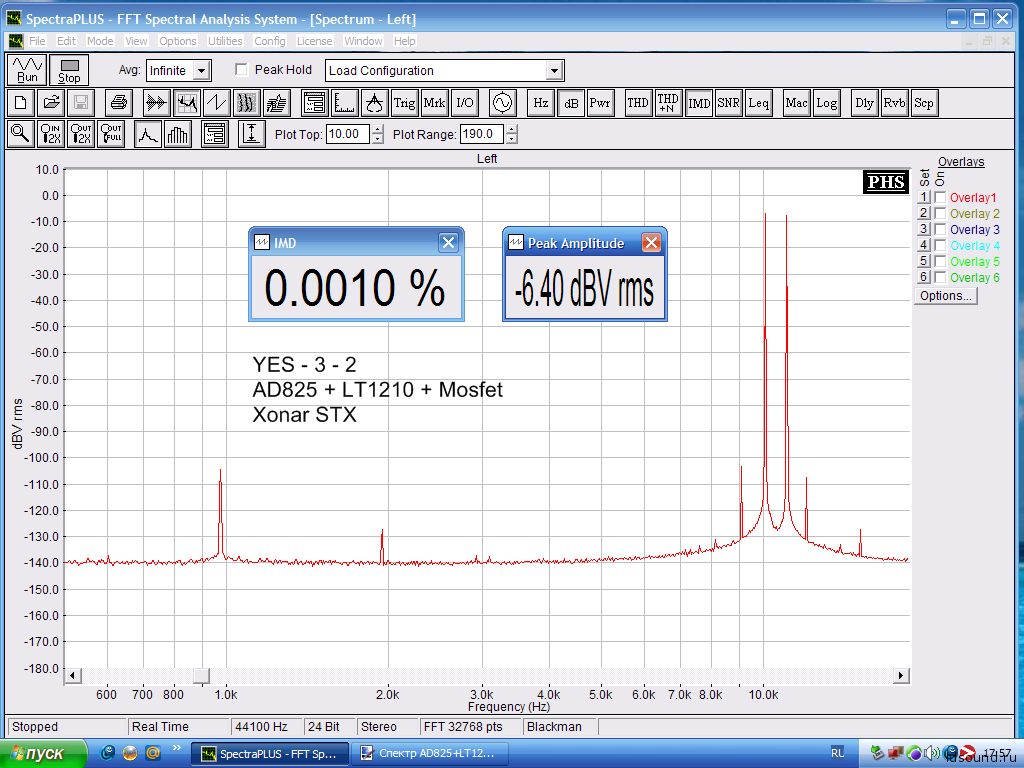

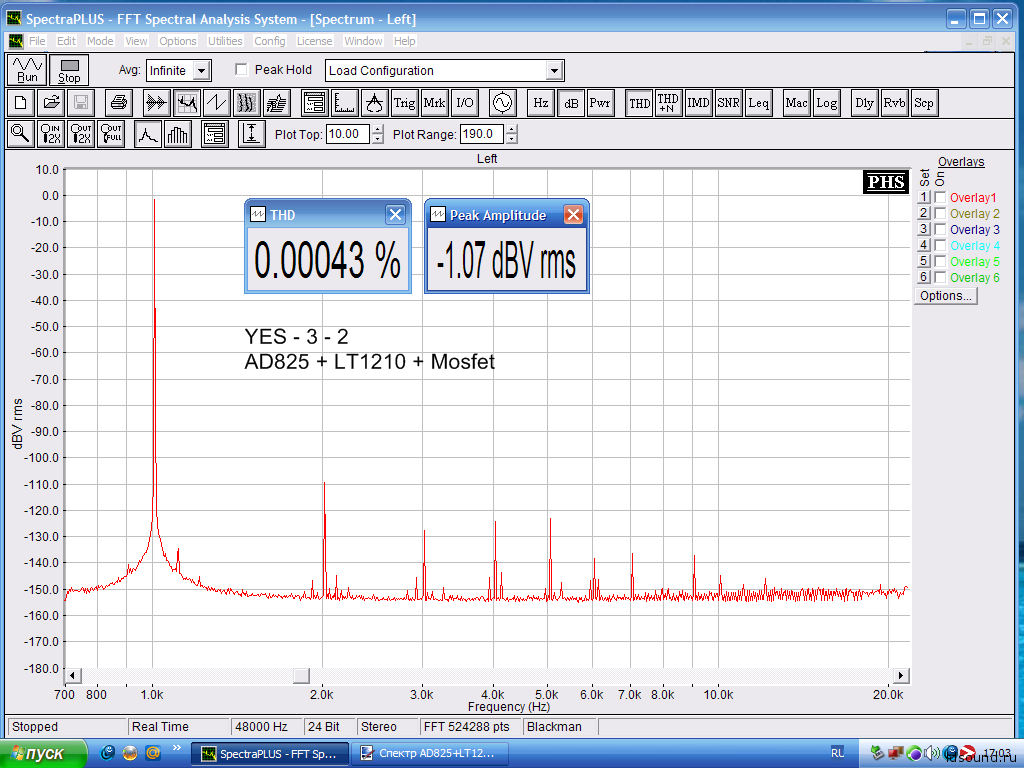

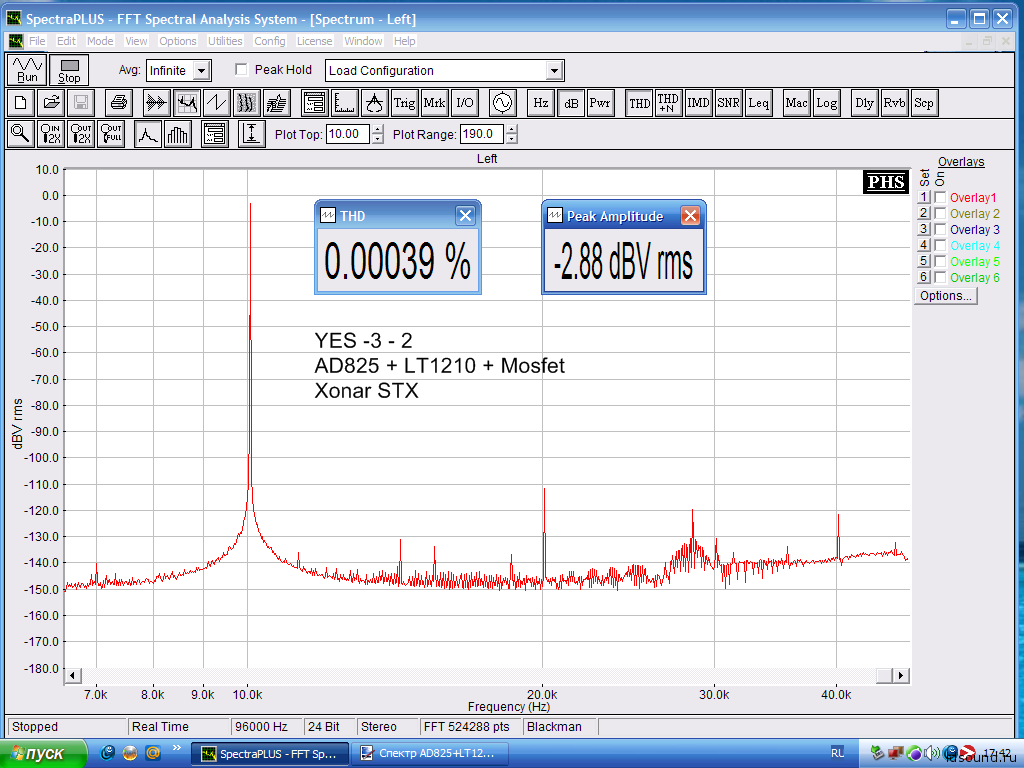

Осциллограммы:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

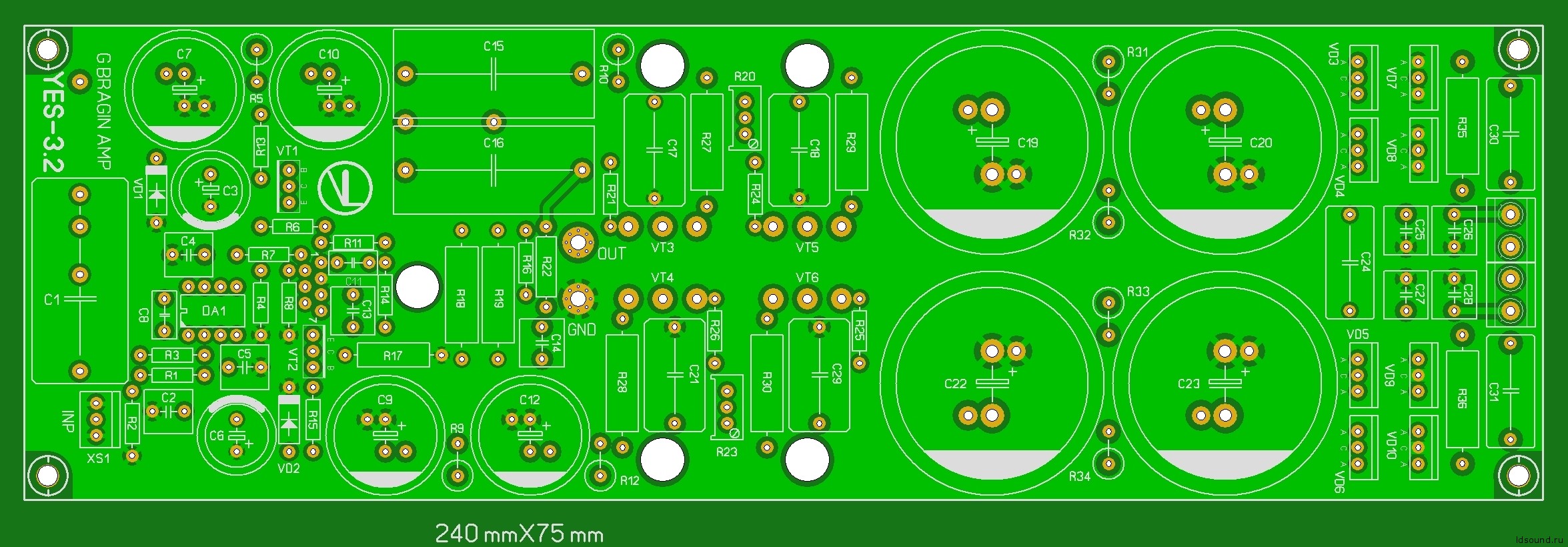

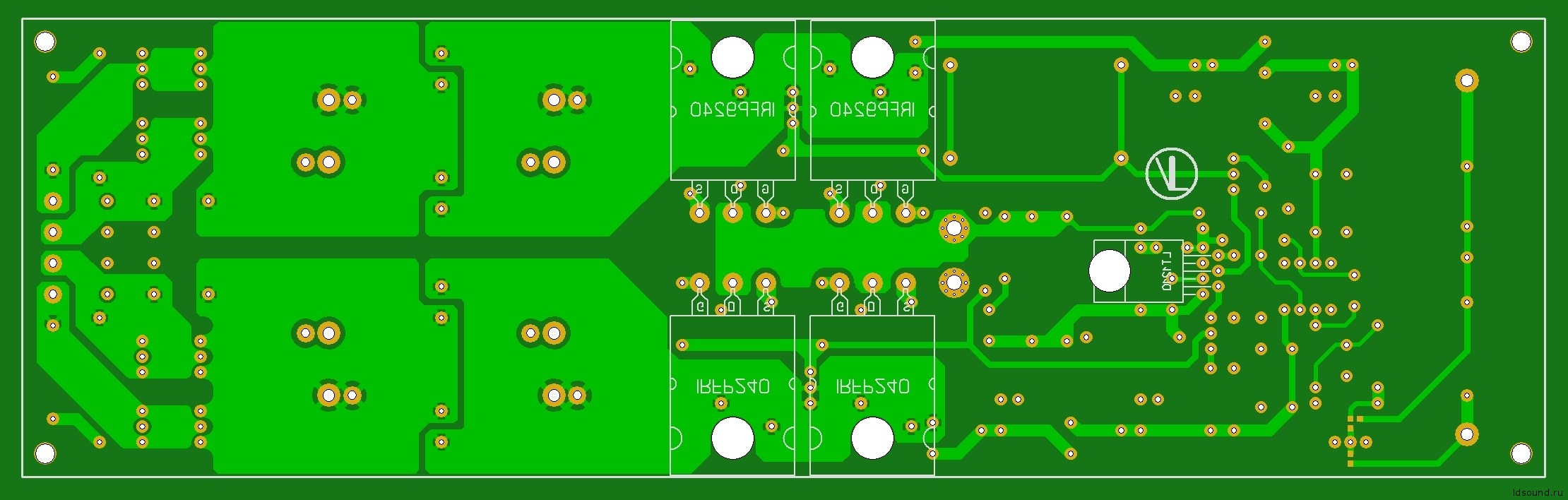

Печатная плата от LepekhinV:
(номинал резистора R22 необходимо изменить на 10 Ом)
^Нажмите для увеличения^
^Нажмите для увеличения^
Автор: Генадий Брагин, по материалам: forum.vegalab.ru
