УМЗЧ ВВС-2011 версия Ultimate
Как отметил автор, усилитель ВВС-2011 — крайний из линейки усилителей ВВ-2008, ВВ-2010 высокой верности Н. Сухова, 1989 г. и Л. Ридико, 2001 г.
Технические характеристики усилителя:
Большая мощность: 150 Вт/8 Ом
Высокая линейность: 0,0002 – 0,0003% (при 20 кГц 100 Вт /4 Ом)
^Нажмите для увеличения^
^Нажмите для увеличения^
Полный набор сервисных узлов:
Поддержания нулевого постоянного напряжения
Компенсатора сопротивления проводов АС
Токовая защита
Защита от постоянного напряжения на выходе
Плавный старт
^Нажмите для увеличения^

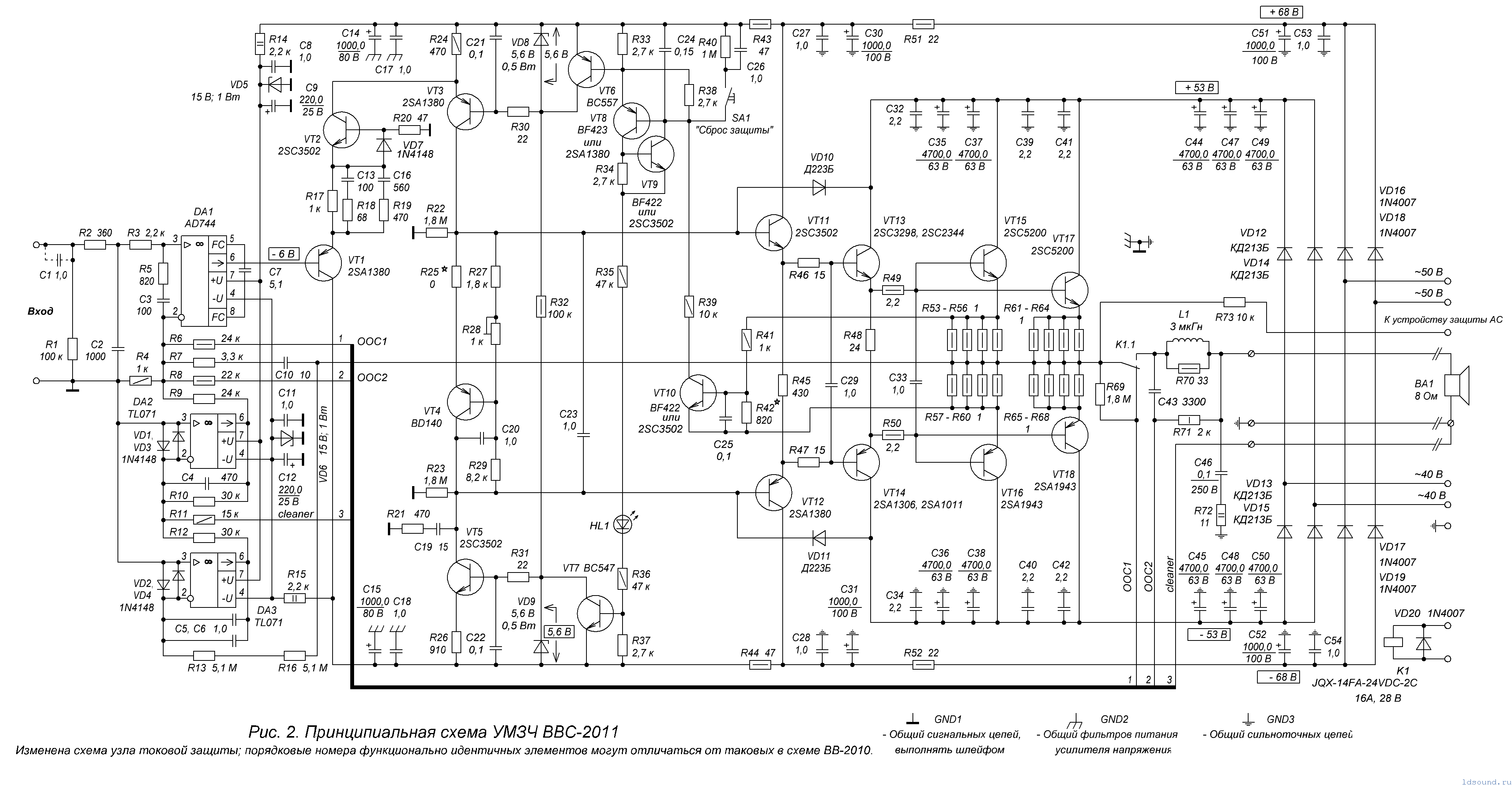

Электрическая схема
Разводкой печатных плат занимался участник многих популярных проектов LepekhinV (Владимир Лепехин). Получилось очень неплохо).
^Нажмите для увеличения^
Плата усилителя ВВС-2011
^Нажмите для увеличения^

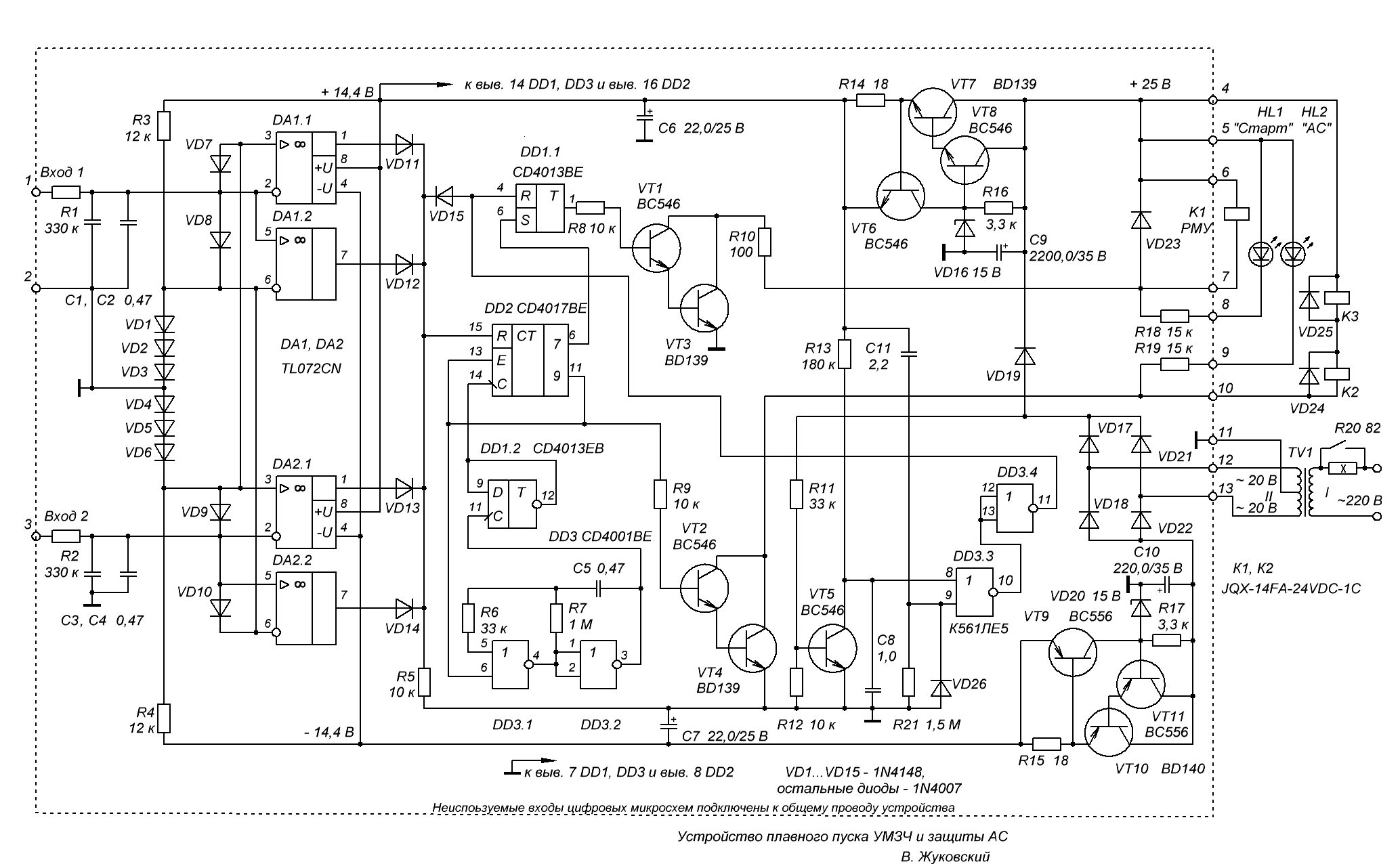

Пуско-защитное устройство
^Нажмите для увеличения^
Плата защиты АС усилителя ВВС-2011
Плата усилителя УНЧ ВВС-2011 была разработана под тоннельный продув (параллельно радиатору). Монтаж транзисторов УН (усилителя напряжения) и ВК (выходного каскада) несколько затруднен, т.к. монтаж/демонтаж приходится производить отверткой через отверстия в ПП диаметром около 6 мм. Когда доступ открыт, проекция транзисторов не попадает под ПП, значительно удобней. Пришлось плату немного доработать.
^Нажмите для увеличения^
Плата усилителя
^Нажмите для увеличения^
Монтажная схема усилителя ВВС-2011
^Нажмите для увеличения^
Рекомендуемая схема разводки земли и питания усилителя ВВС-2011 и защиты АС
^Нажмите для увеличения^

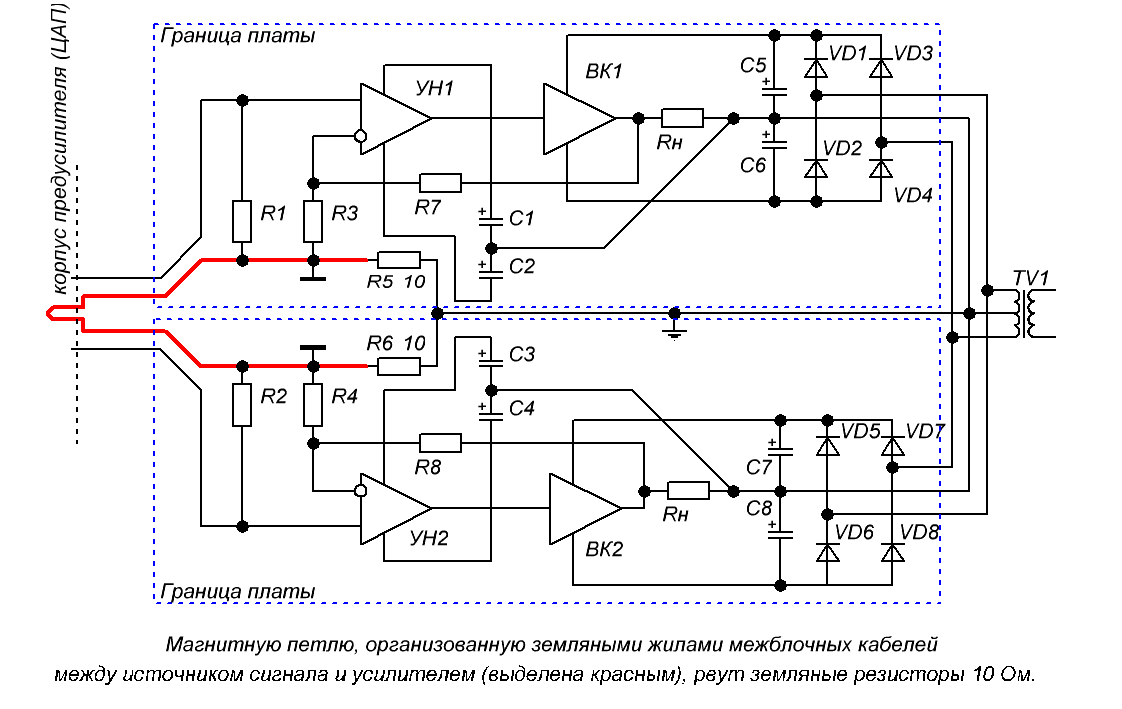

Еще одна авторская рекомендация разводки земли и борьбы с петлями
^Нажмите для увеличения^
В новых ПП не учел один момент — это удобство настройки защиты на плате усилителя
С25 = 0,1 нФ, R42* = 820 Ом и R41 = 1 кОм. Все элементы смд и находятся со стороны пайки, что весьма не удобно при настройке, т.к. надо будет несколько раз откручивать и прикручивать болтики крепления ПП на стойках и транзисторов к радиаторам.
Предложение: R42* 820 Ом состоит из двух резисторов смд расположенных параллельно, от сюда предложение: один резистор смд запаиваем сразу, другой выводной резистор навесом паяем к VT10 один вывод к базе, другой к эмиттеру, подбираем до подходящего. Подобрали, меняем выводной на смд, для наглядности:
^Нажмите для увеличения^
^Нажмите для увеличения^

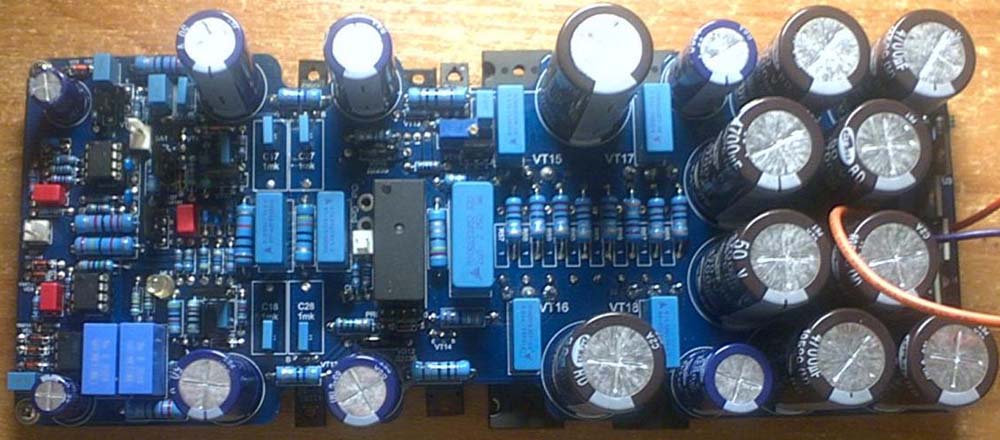

Пример собранного усилителя ВВС-2011 и защиты Дмитрием (Pont 007)
^Нажмите для увеличения^
Вид со стороны пайки
^Нажмите для увеличения^
Плата защита усилителя ВВС-2011
Электрическая схема (.spl7) и печатная плата (.lay)
Новый софт-старт и защита для ВВС-2011
Список радиоэлементов
Усилитель высокой верности. Сухов Н. из журнала “Радио”, 1989
Фото и описание по материалам: luch-elec.ru
Автор: Виктор Жуковский, г. Красноармейск
