Технические характеристики:
Максимальное напряжение питания: ±33 В
Выходная мощность: 50 Вт/4 Ом
коэффициент нелинейных искажений: 0,057%
Ток покоя: 50 мА
Катушка индуктивности на выходе: 13 витков проводом 1 мм

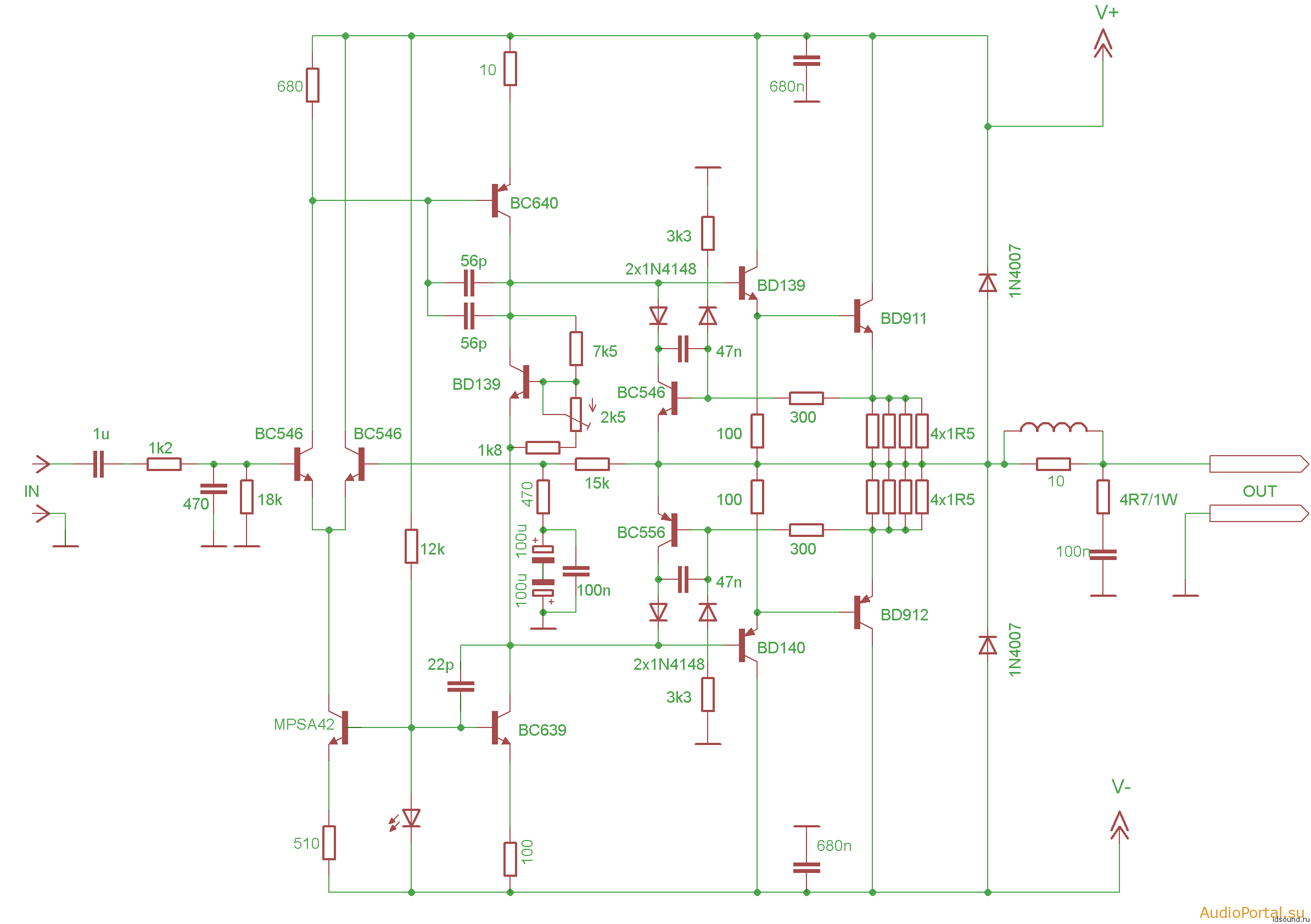

Электрическая схема:
^Нажмите для увеличения^

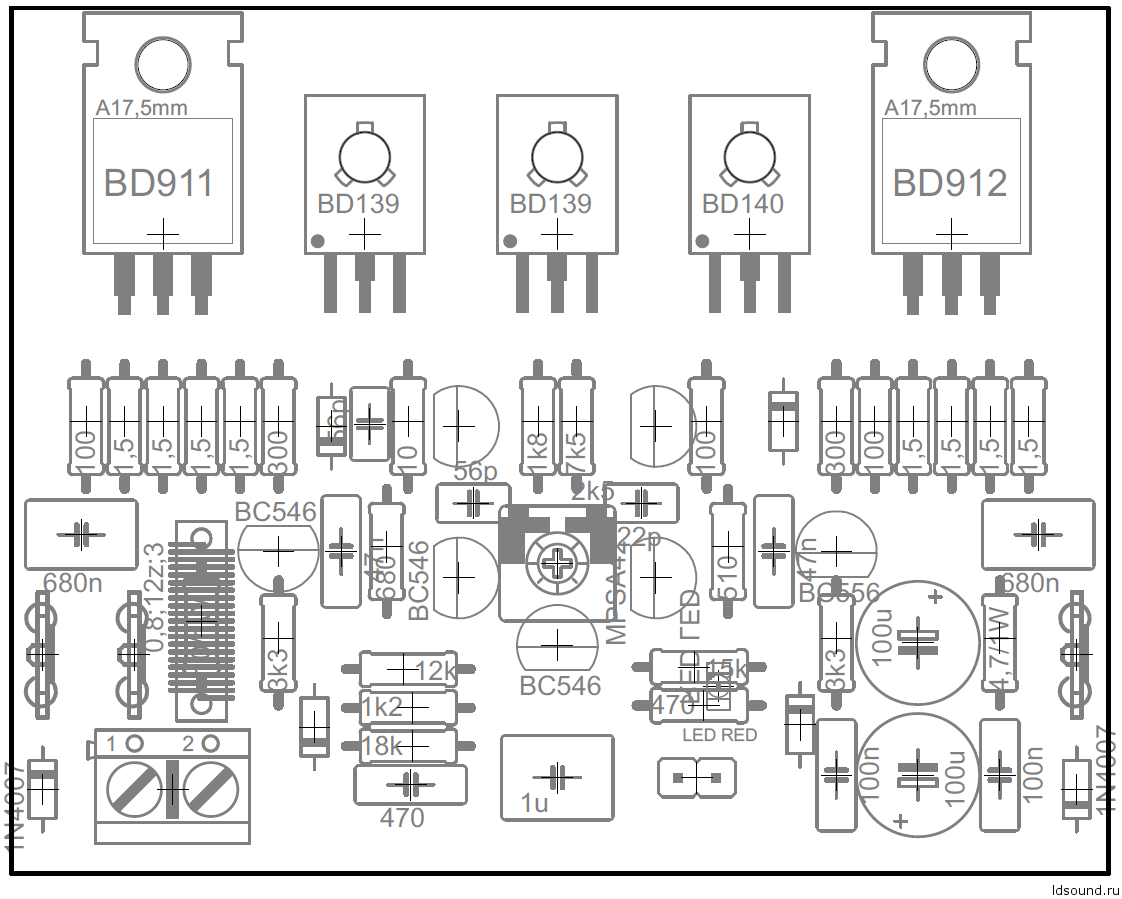

Монтажная схема:
^Нажмите для увеличения^

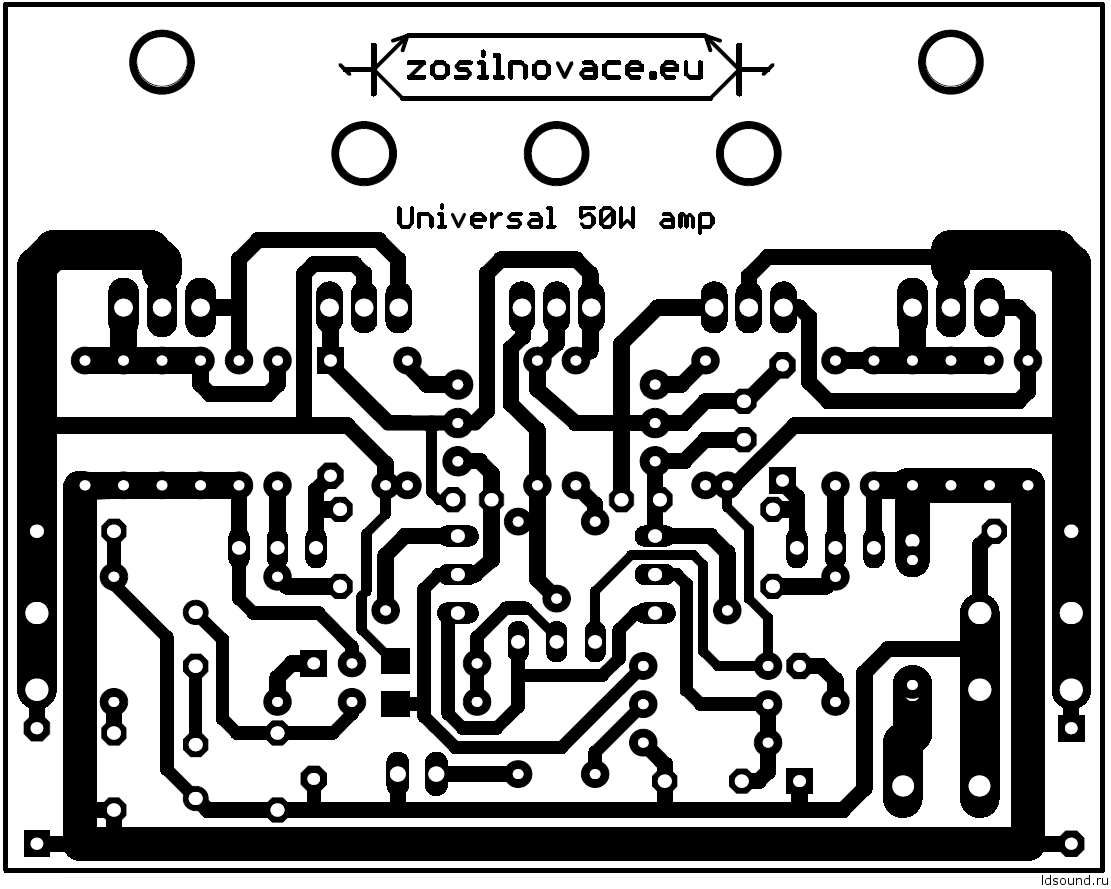

Печатная плата:
^Нажмите для увеличения^
Из сайта zosilnovace.eu
