При создании данного усилителя была поставлена
цель создать качественный усилитель, подходящий как для прослушивания музыки,
так и для просмотра фильмов. Так как усилитель многоцелевой, появилась
необходимость в коммутаторе входов.

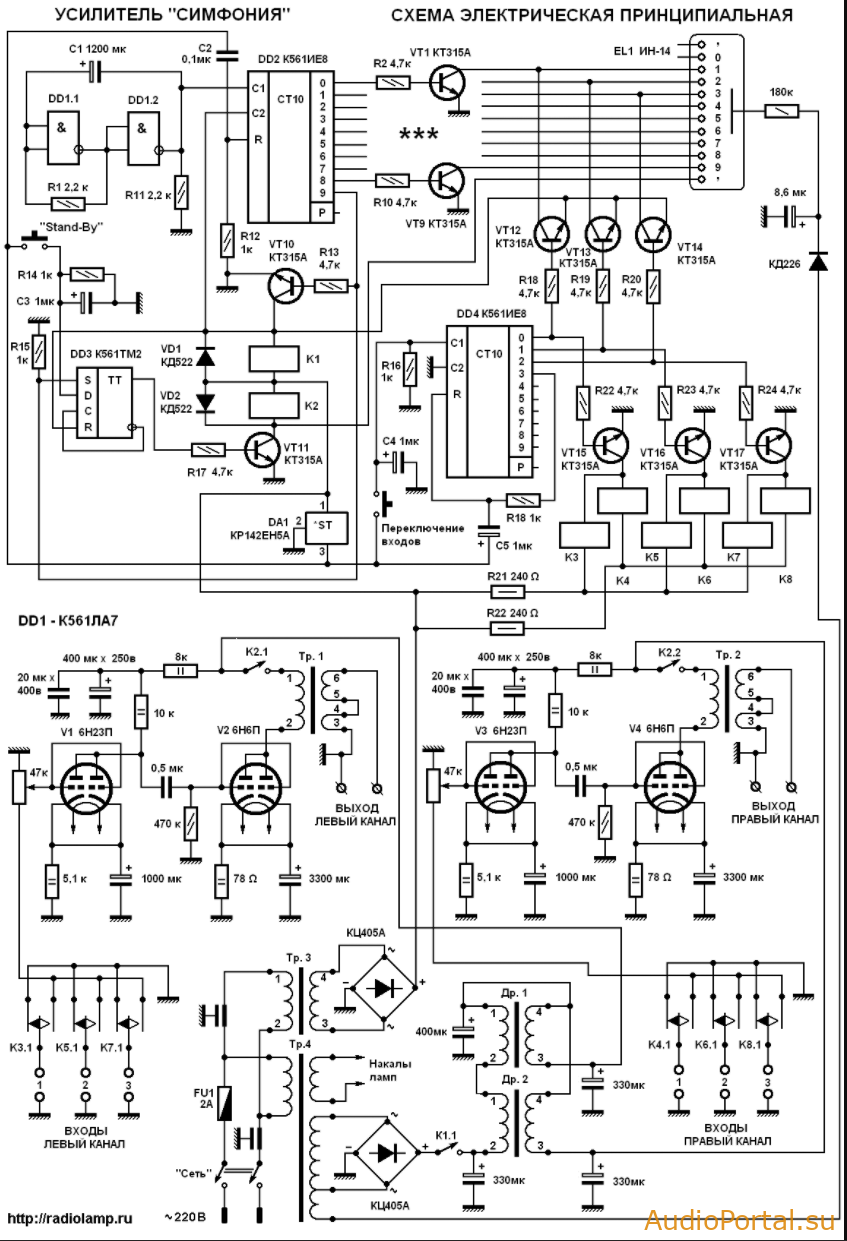

Схема усилителя приведена на рис.1.
^Нажмите для увеличения^
Рис. 1
Усилитель полностью триодный. В качестве
выходной лампы был выбран сдвоенный триод 6Н6П. Эта лампа была выбрана из за
низкого анодного напряжения и низкого внутреннего сопротивления, что позволяет
повысить отдачу на выходном трансформаторе а в следствие и выходную мощность. В
драйверном каскаде используется сдвоенный триод 6Н23П, выбранный, как наиболее
подходящий под требования схемы.
Триоды внутри баллонов запараллелены:
благодаря этому уменьшается КНИ (Коэффициент Нелинейных Искажений),
увеличивается выходная мощность, а так же уменьшается внутреннее сопротивление
лампы.
В качестве выходного трансформатора
испрользуется перемотанный трансформатор ТВЗ-1-9 (технология перемотки приведена
в статье «Улучшение параметров
трансформатора ТВЗ-1-9»). Сетевой трансформатор —
типа ЖШ4.709.055 с домотанной накальной обмоткой. Накальная обмотка содержит 45
витков провода марки ПЭЛ-0,5.
Выпрямитель — полупроводниковый, выполненный по
стандартной двухполупериодной схеме. Дроссели — любые подходящие (с
индуктивностью более 5 Гн)
Для задержки анодного напряжения используется
цифровая схема задержки с индикацией степени включения (прогрева ламп)
усилителя. После включения усилителя на индикаторе отображается номер
включенного канала коммутатора. У усилителя так же имеется ждущий режим, который
реализуется путем отключения анодного напряжения выходных каскадов.
Переключение каналов в коммутаторе реализовано
по средствам интегрального счетчика, на входе которого подключены
электромагнитных реле.
Внешний вид усилителя приведен на рис.2.
^Нажмите для увеличения^
Рис. 2
Усилитель выполнен навесным монтажом, блок
цифрового управления выполнен печатным монтажом.
В завершение хочу привести некоторые параметры
усилителя:
|
1.5 50-35000 47 75 3 |
© Павел Крыницкий, 6.04.2008
