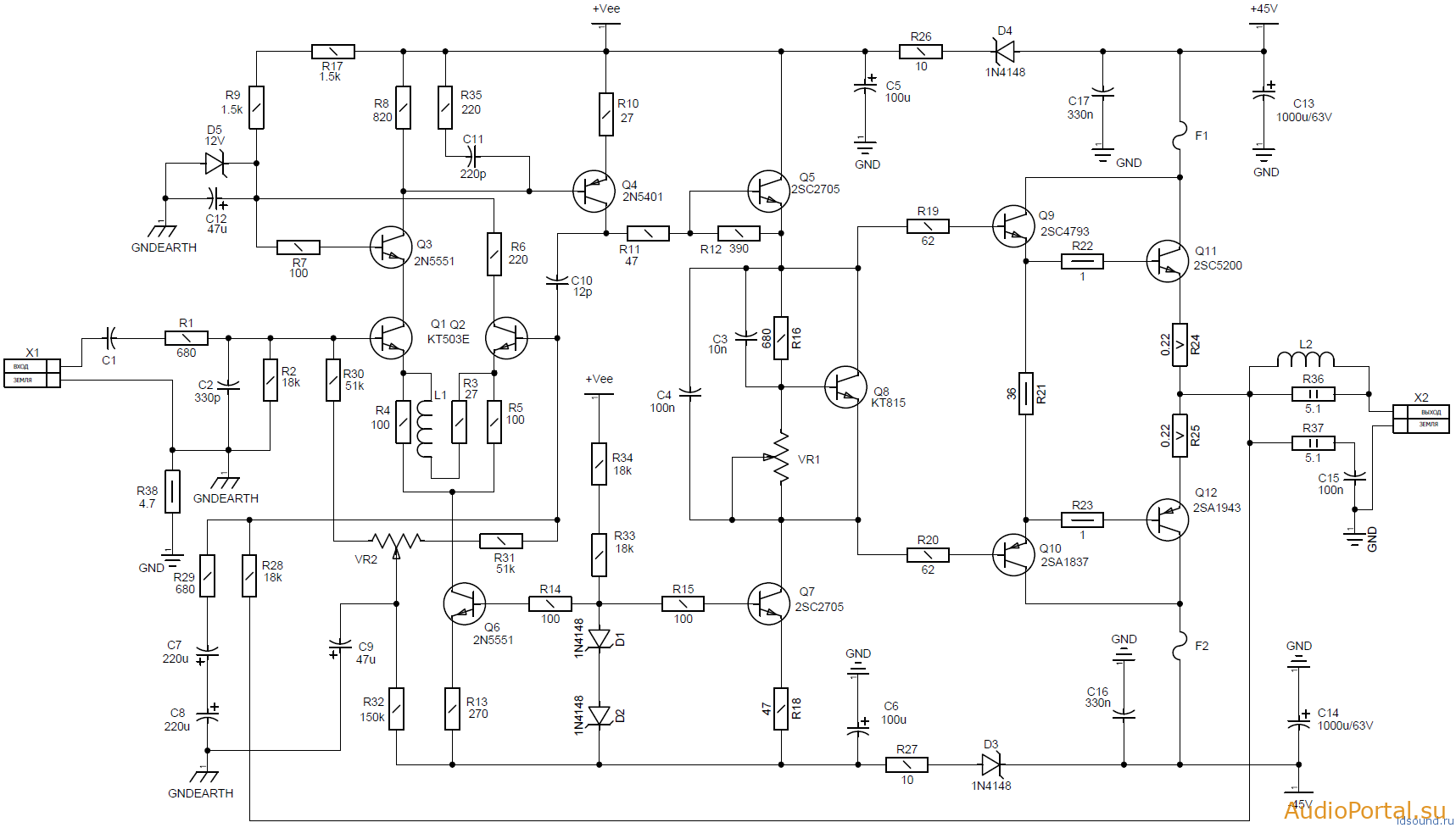

^Нажмите для увеличения^
Технические характеристики:
Номинальная выходная мощность на нагрузке 8 Ом: 50 Вт
Неравномерность АЧХ в диапазоне 15 – 25000 Гц: 1 дБ
Номинальное выходное напряжение: 20 В
Номинальное входное напряжение: 0,775 В
Относительный уровень помех: -78 дБ
Входное сопротивление: 16 кОм
Выходное сопротивление (на частоте 1000 Гц): 0,07 Ом
Коэффициент демпфирования при нагрузке 8 Ом: 58 дБ
Мощность, потребляемая от источника питания: 72 Вт

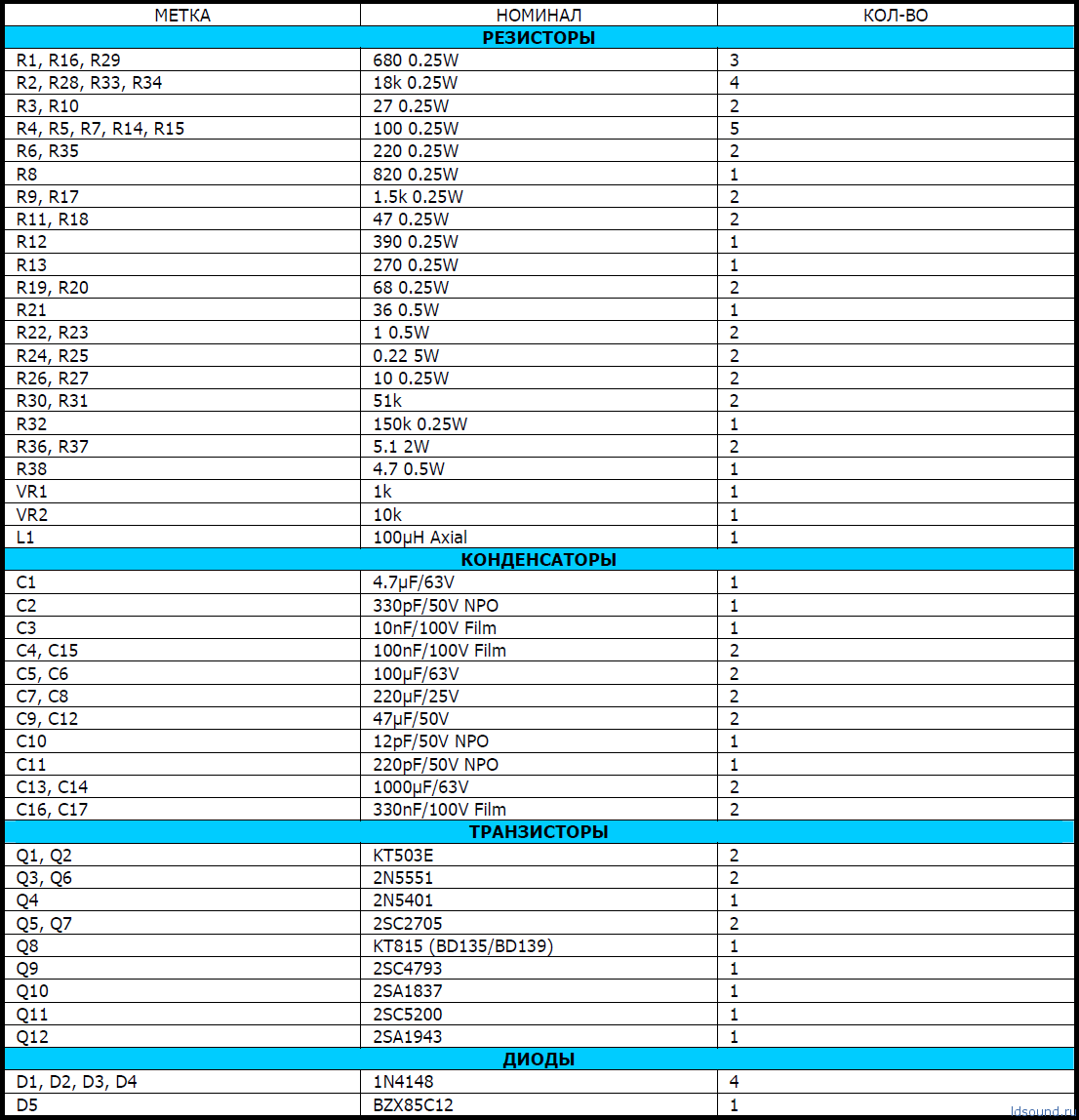

Список необходимых деталей:
^Нажмите для увеличения^

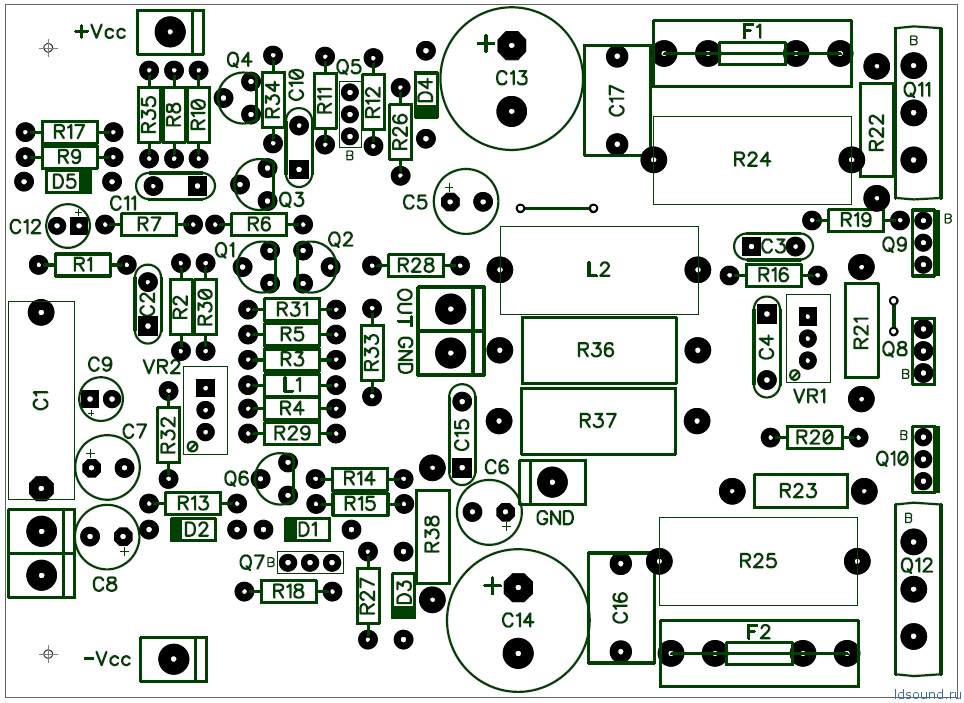

Монтажная плата:
^Нажмите для увеличения^

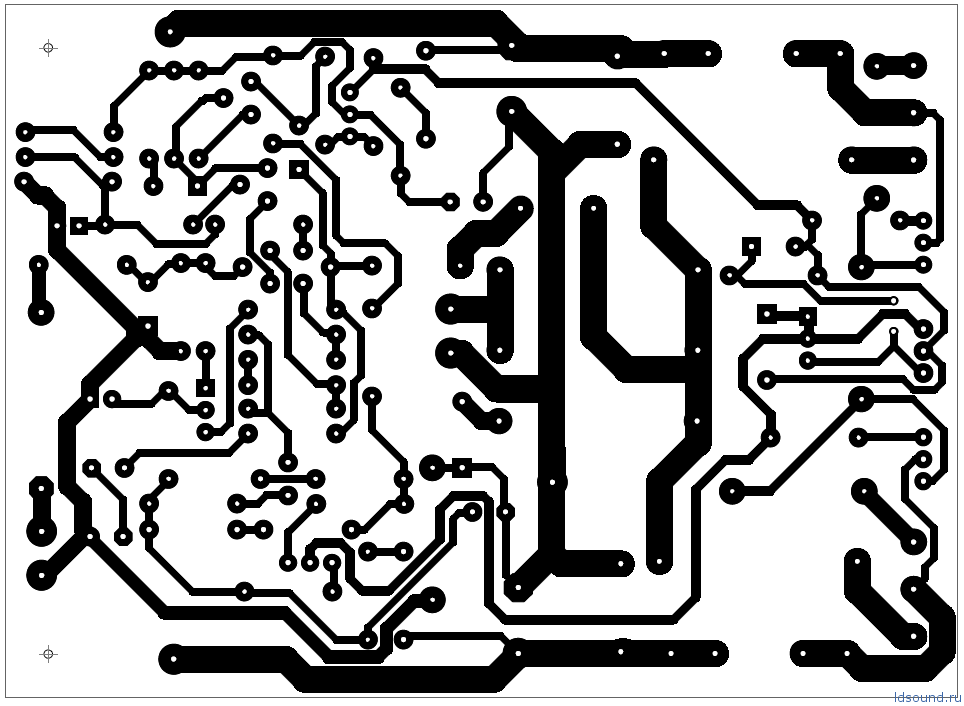

Печатная плата:
^Нажмите для увеличения^
Автор: 25602 (vano25602@gmail.com)
