Усилитель на TDA2003 для новичка

В последнее время значительную популярность набирают конструкции усилителей звука на лампах. Эти УНЧ имеют: достаточно высокую выходную мощность, широкий диапазон воспроизводимых частот, низкий коэффициент нелинейных искажений, ровную АЧХ, сравнительно небольшой уровень шума. Все эти качества, безусловно, необходимы людям, которые предъявляют высокие требования к характеристикам радиоаппаратуры, поэтому они стремятся сделать/приобрести подобные конструкции, но как быть новичку, желающему смастерить УМЗЧ, обладающий хорошими параметрами?

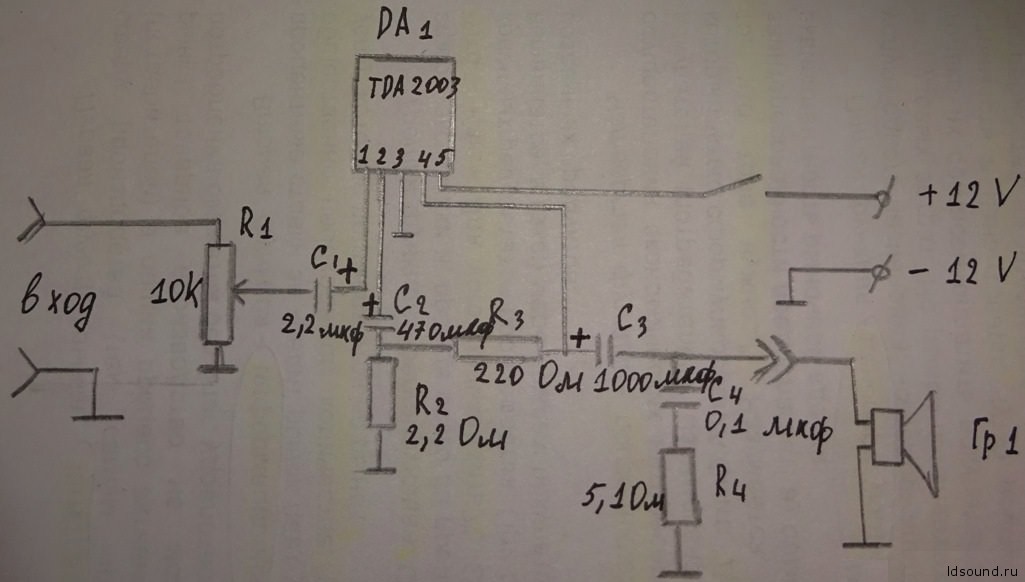

Для ответа на этот вопрос обратим внимание на схему интегрального усилителя на знаменитой микросхеме TDA2003.

^Нажмите для увеличения^

Этот УНЧ обладает следующими характеристиками:

Диапазон воспроизводимых частот: 40 – 15000 Гц

Максимальная выходная мощность: 6 Вт/4 Ом

Напряжение питания: 8 – 18 В

^Нажмите для увеличения^

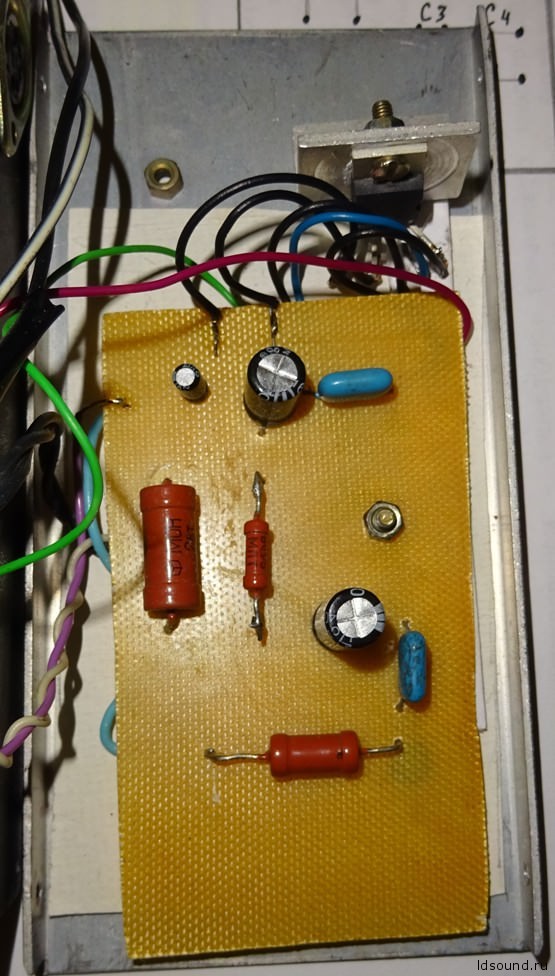

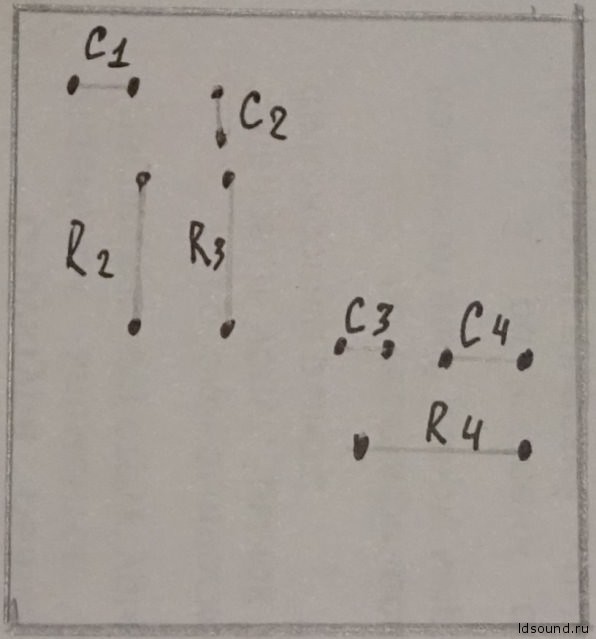

Данную схему можно собрать как навесным, так и печатным монтажом. Лично я для удобства выпилил кусочек текстолита прямоугольной формы и просверлил в нём отверстия следующим образом. Размер прямоугольника указывать нет смысла, т.к. детали у разных людей могут быть различных габаритов.

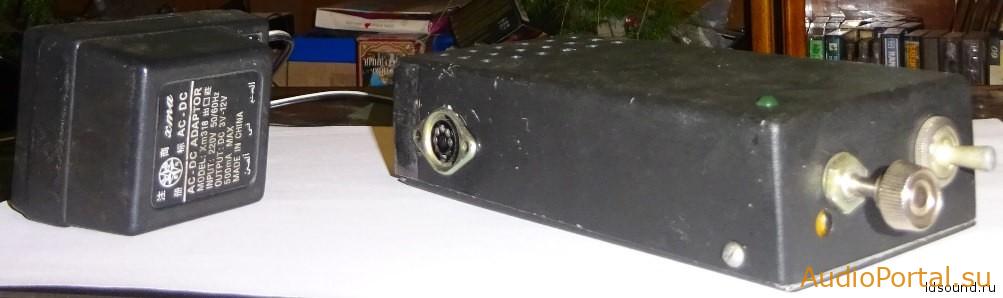

Не стоит забывать, что во время работы ИМС сильно греется, так что её следует прикрутить к небольшому алюминиевому радиатору для охлаждения. Рабочее напряжение электролитических конденсаторов не должно быть менее 25 В. Для удобства можно оснастить этот УМ контрольной лампочкой, которая будет индикатором его включения.

^Нажмите для увеличения^

Плюсы конструкции:

Большой разброс напряжений питания;
Компактность;
Широкий диапазон частот;
Относительно высокая выходная мощность;
Доступность компонентов усилителя и их незначительная цена;
Простота электрической схемы.

^Нажмите для увеличения^

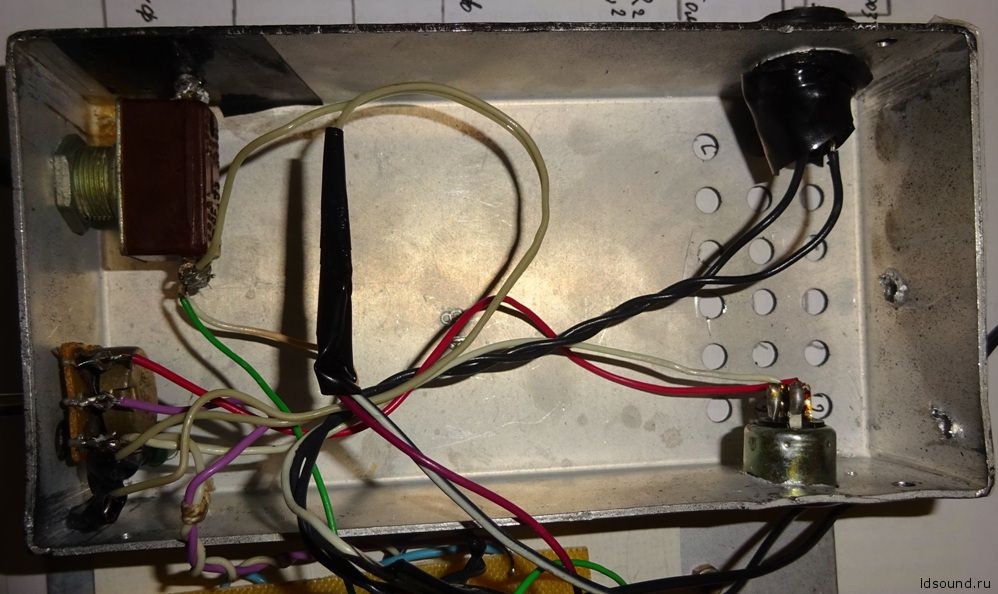

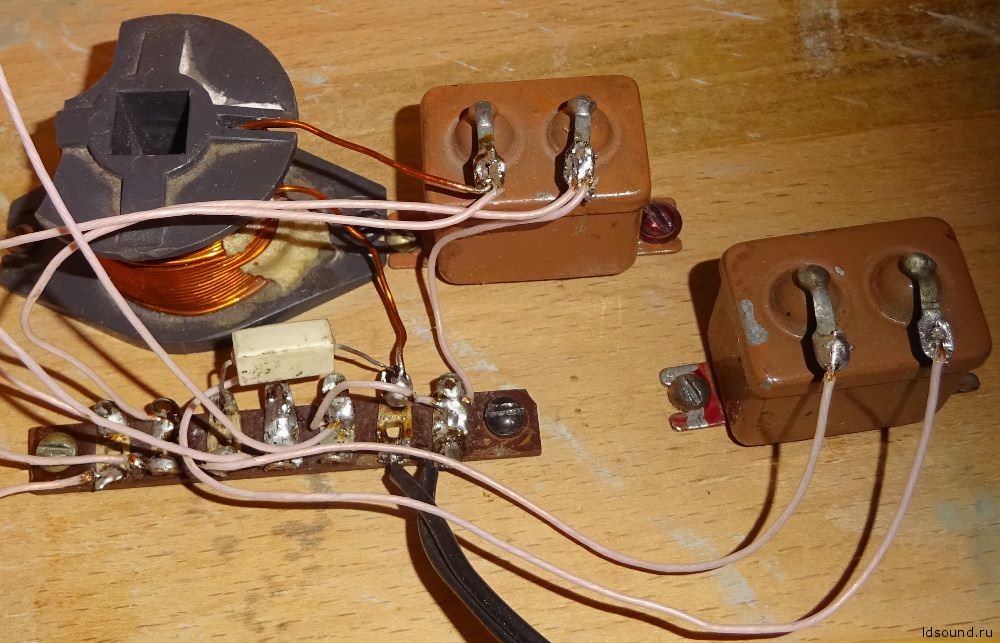

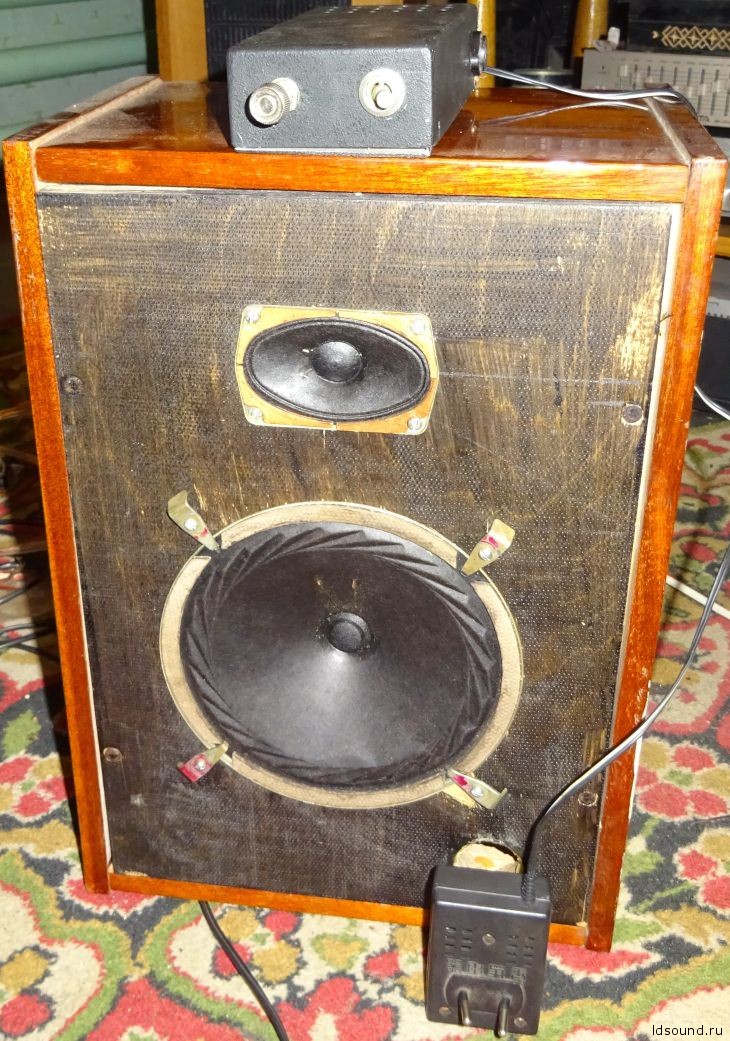

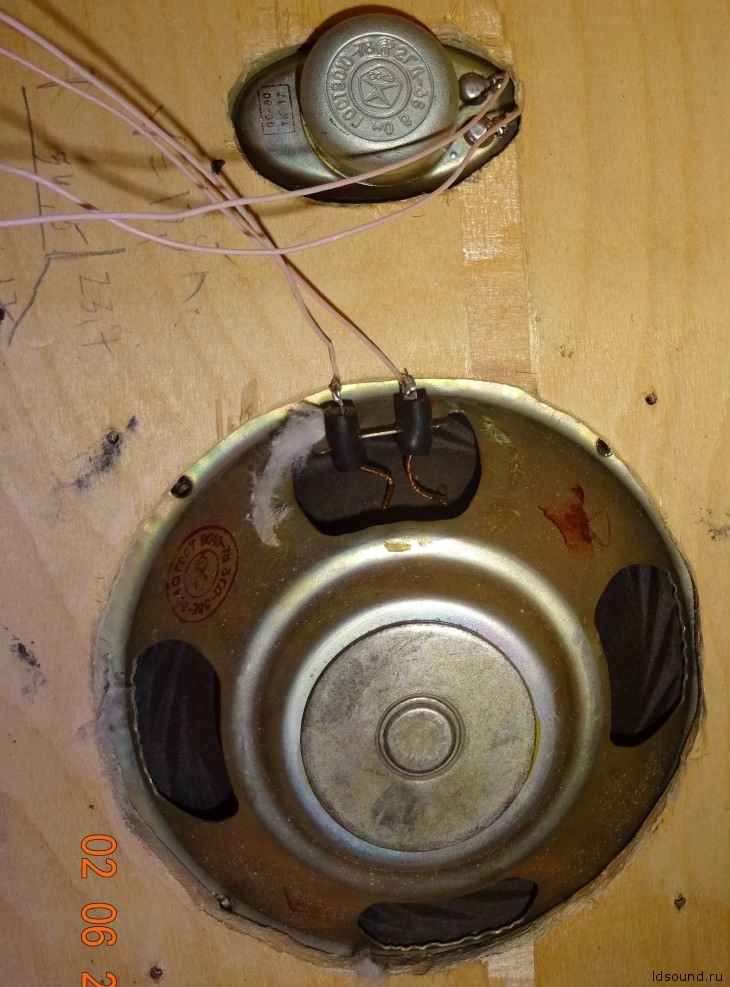

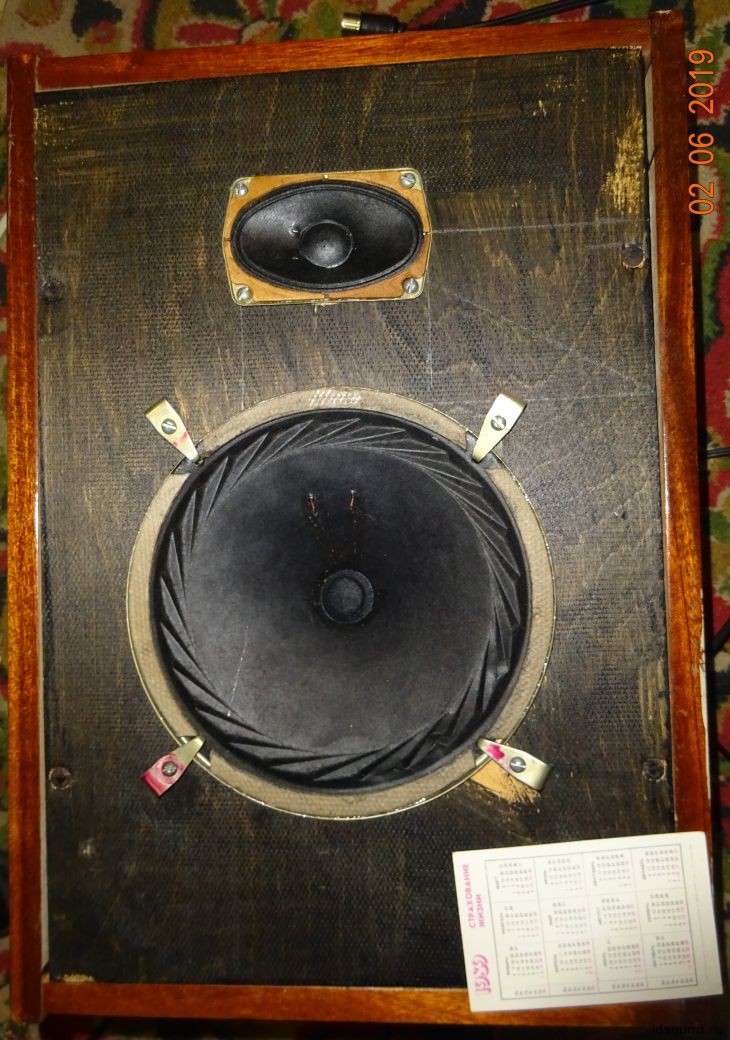

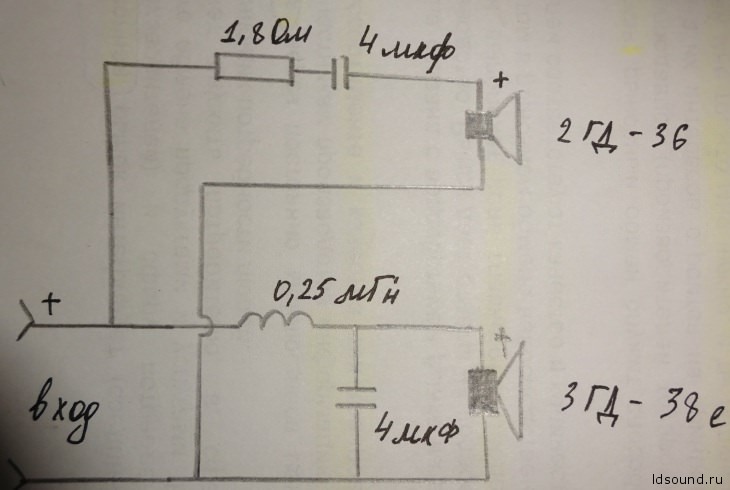

Акустическая система к усилителю представляет собой доработанную 3 АС-2 “Вега”. Динамик 3ГД-38 прикрепляется снаружи, над ним находится пищалка – 2ГД-36. Задняя стенка была снята.
