На примере 2-х фонокорректоров покажу как можно ЛЮБОЙ (правильно рассчитанный) фонокорректор легко подтянуть до уровня сверх крутых распиаренных КРЕКОВ, НИКИТИНЫХ и им подобных.
Недели 2 назад подарили мне Арктур 006. Восстановил механику (ни разу не использовался что ли? – автостоп из-за заводского брака срабатывал сразу! Аппарат 1986 года). Головка ГЗМ105МД похоже новая. А фонокорректор? Хорошего нет…
До этого восстановил – стоят на полке Электроника-012 (но нужен новый пассик) и встроенного фонокорректора нет, и Радиотехника ЭП-101-стерео со встроенным фонокорректором, но класс низковат. Схемы из 4-х каскадов усиления попробуй собери, и проект был отложен на 2 года.
Анализ схем показал 3 отличия «крутых» от обычных:
- конденсатор в обратной связи должен быть неполярным если питание усилителя 2-х полярное;
- не должно быть емкости в обратной связи без корректирующего резистора (С11 и С12 в Арктур-006 и С13+С14 с С15+С16 в БРИГ 001);
- на выходе усилителя обязательно должен стоять буферный каскад (эмиттерный повторитель) т.к. что микросхема К157УД2 в Арктур-006, что КП303В в БРИГ-001 имеют большое усиление по напряжению ни ничтожную нагрузку по току;
- на выходе должен стоять неполярный конденсатор 0,67-1 мкФ. При больших значениях на выходе появляются инфранизкие частоты выгибающие низкочастотный динамик.
^Нажмите для увеличения^
^Нажмите для увеличения^
Как рассчитать резистор?

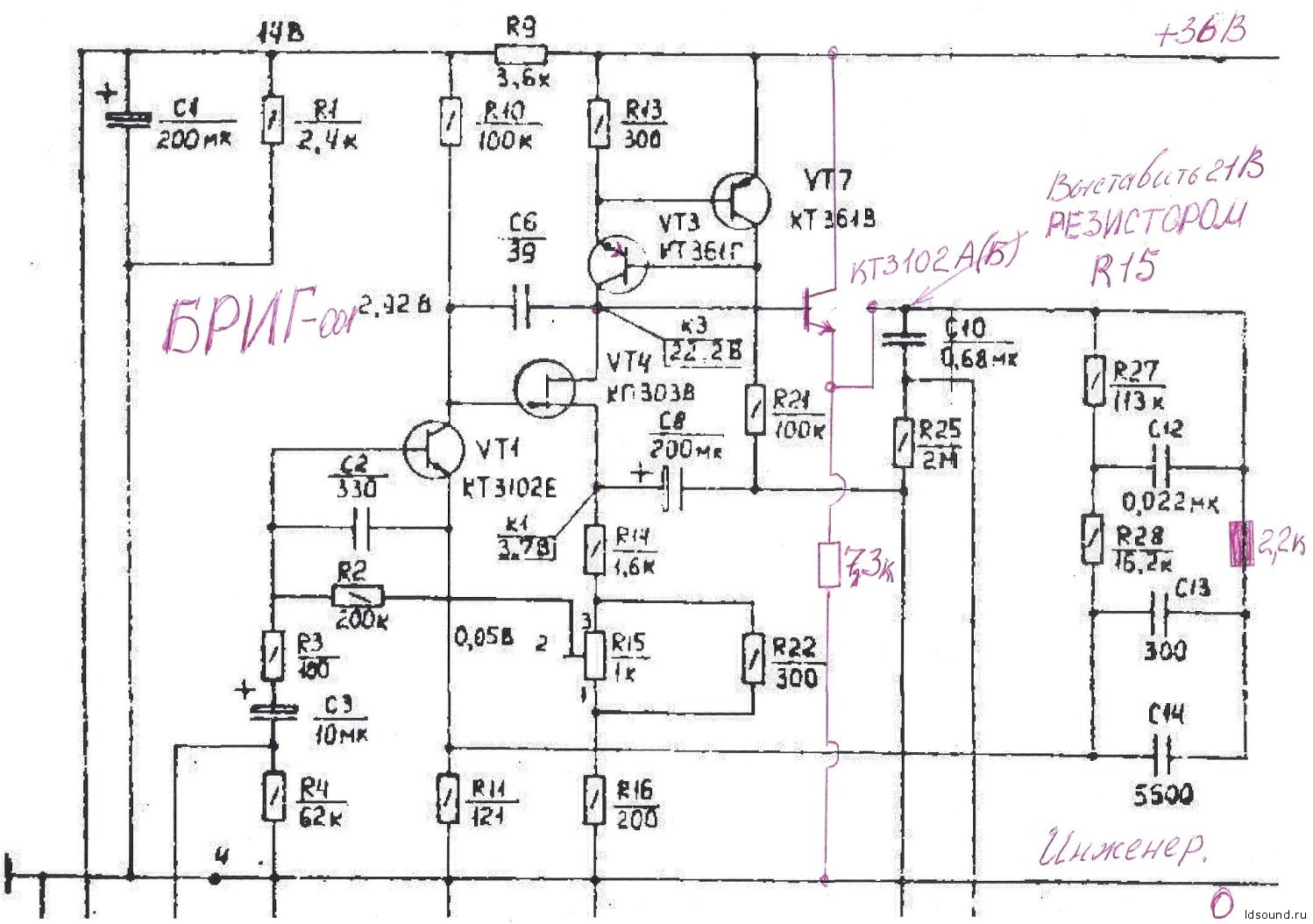

У Бриг-001 R27 = 113 кОм, R28 = 16,2 кОм = 16,2 кОм → 113/16,2 = 6,975 кОм.
Следовательно Rвч коррекции → 16,2/6,975 = 2,32 кОм.
^Нажмите для увеличения^

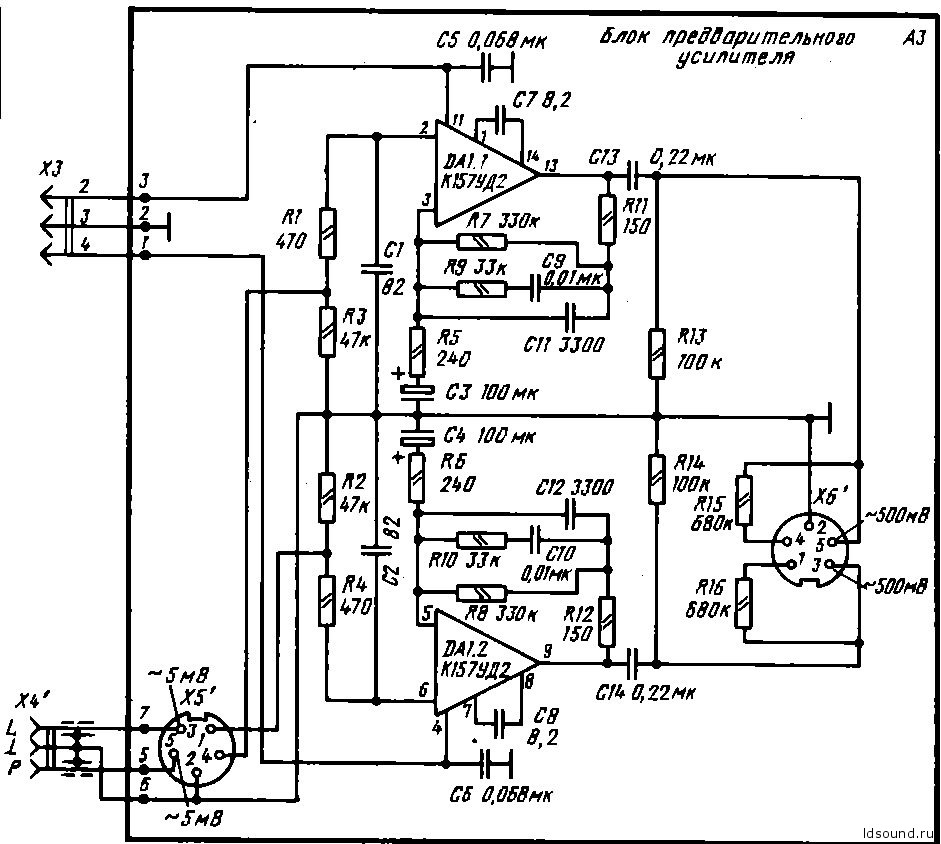

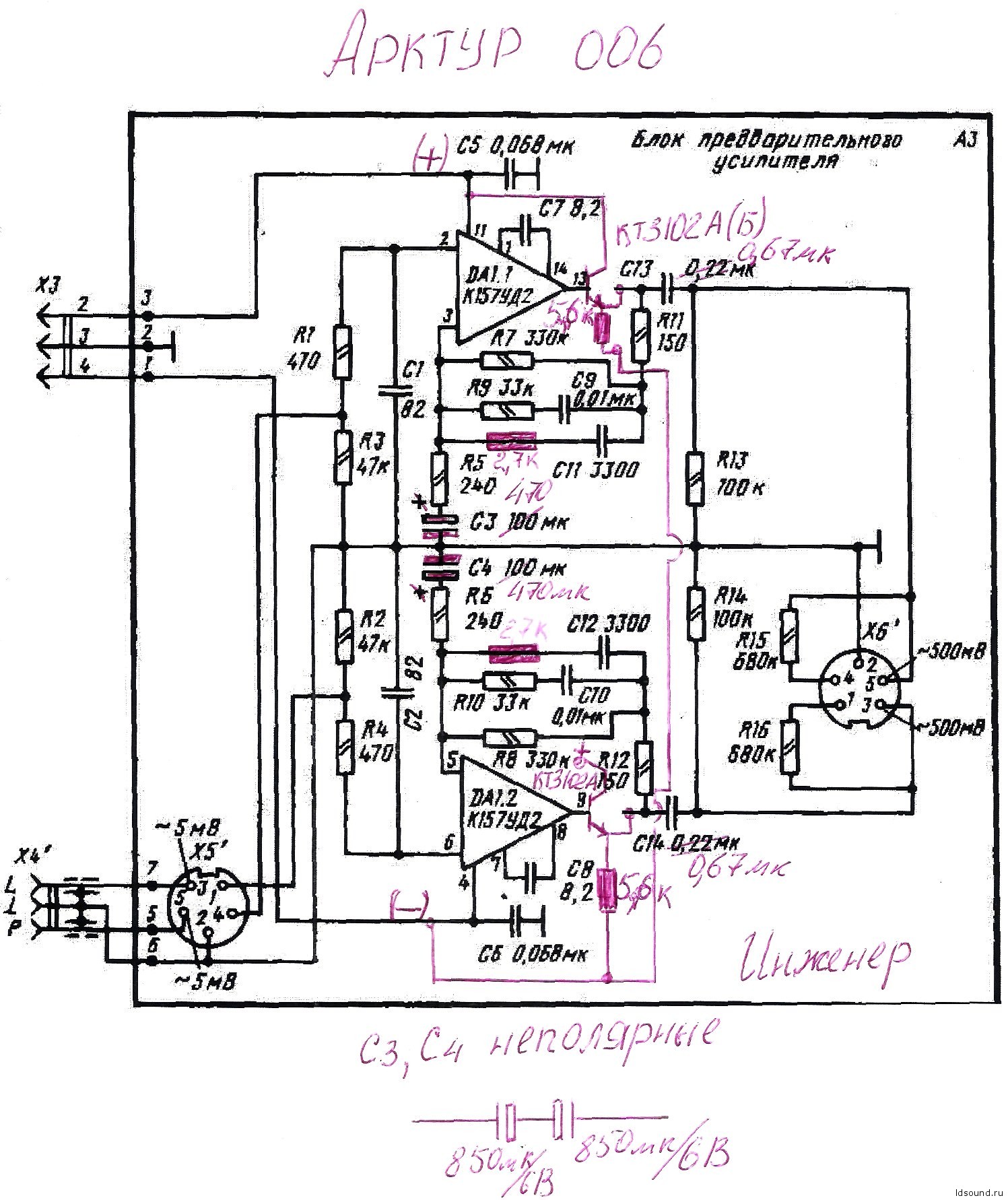

Арктур-006 еще проще → 330 кОм и 33 кОм, соответственно Rвч коррекции = 3,3 кОм:
^Нажмите для увеличения^
Принимать значения нужно в меньшую сторону. Так для Брига 2,2 кОм, для Арктура 2,7 кОм с разницей в каналах менее 5%.
Самовозбуждения не будет – у БРИГа за это отвечает С2, С5; а у Арктура С1, С2, С7 и С8.
В начале эмиттерный повторитель планировалось разместить после выходного конденсатора, но потом нашлось более изящное решение с меньшим количеством элементов(именно такие решения и называются инженерными—уменьшающие количество деталей при этом улучшающие характеристики).
С Бриг-001 вообще удача – звук стал на уровне лучших рипов пластинок сделанных на оборудовании в 1000 баксов (стоимость только проигрователя, головки и фонокорректора). А вот Арктур хоть и стал очень хорошо играть (по прозрачности и низким не уступая Бригу, но вот фон великоват. Переделывал блок питания, обнаружил КТ814 звониться правильно, но не имеет коэф. усиления! Поменял, но фон остался – может и у КТ815 он равен 10? Прислушался к Арктура работе через фонокорректор Брига – Фон на уровне шумов! Предполагаю наводка идет через трансформатор от импульсного управления двигателя. В распространение радиоволн в 5,5 кГц слабо верится (особенно в их эффективное излучение). Или из-за отсутствия конденсатора на входе, или… Но поиск фона это уже совсем другая история…
Теория подтвержденная практикой!
Автор: Инженер
