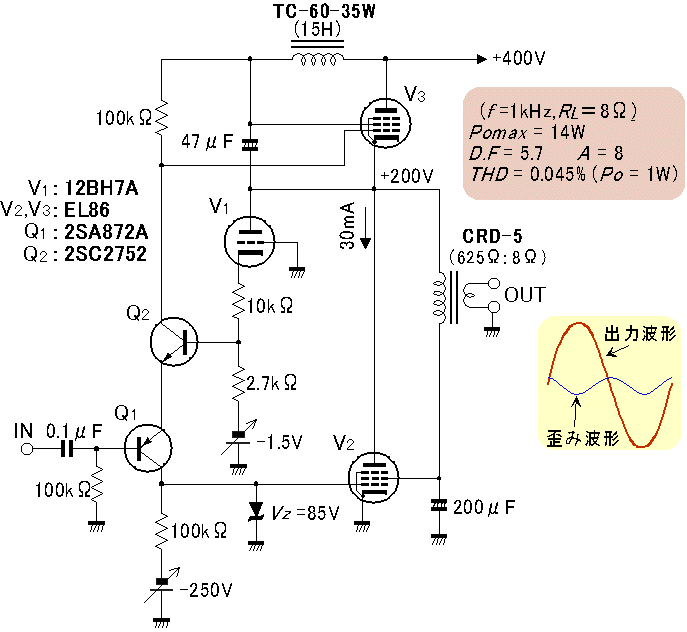

Схема японского гибридного усилителя, в котором сочетаются однотактные и двухтактные каскады, транзисторы и лампы.
^Нажмите для увеличения^
Нажмите на схему, чтобы открыть её в полном размере.
