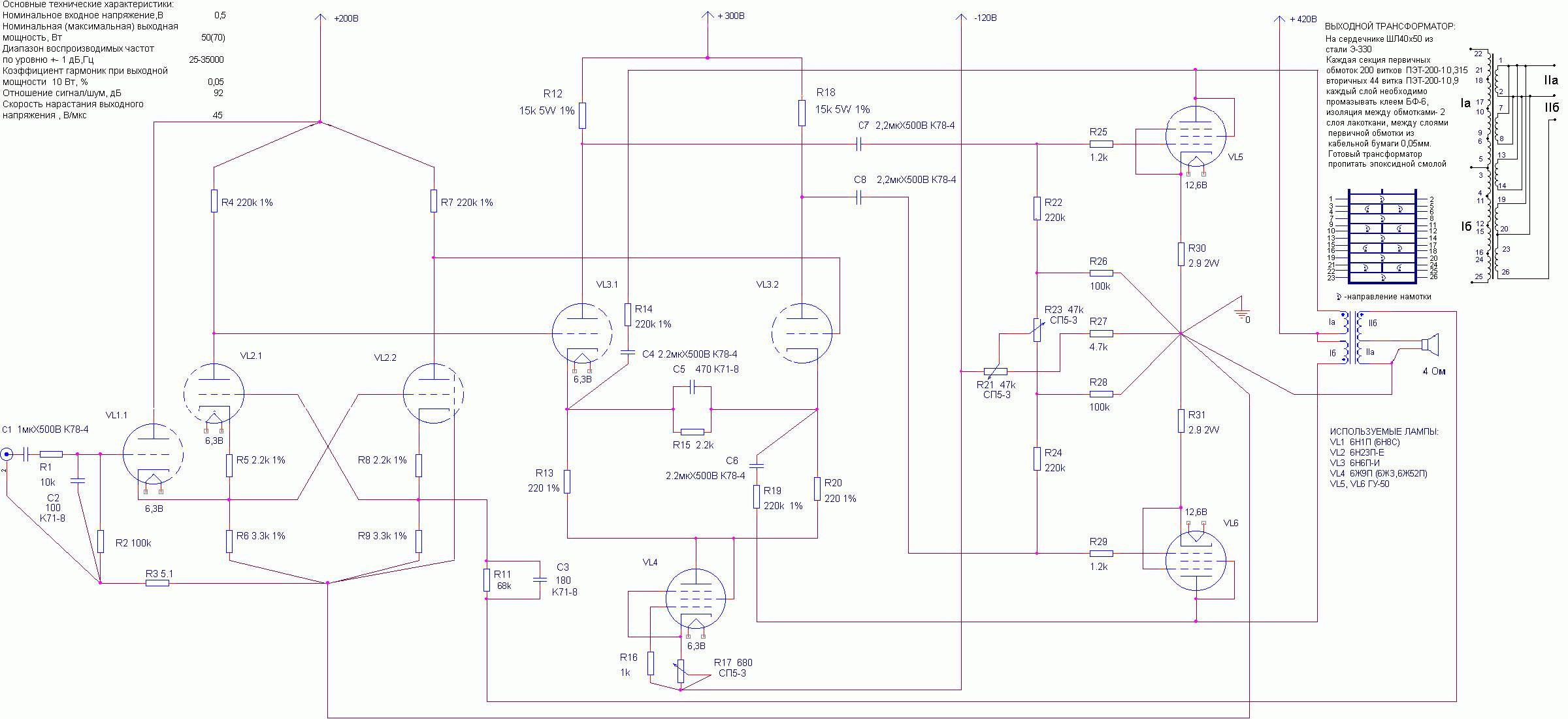

Схема современного лампового двухтактного усилителя на ГУ-50. Полоса 5-55 000 Гц по уровню -3 дБ, выходная мощность 32 Вт, коэффициент гармоник 0,07 % (20 Вт, 1 кГц).
^Нажмите для увеличения^
Нажмите на схему, чтобы открыть её в полном размере.
