Принципиальная схема лампового усилителя мощности Vox AC 100 Power Amp на четырех лампах EL34. Выходная мощность лампового усилителя — примерно 100 Ватт, на выходе использованы четыре лампы EL34. На входе установлена лампа 12AU7.
Vox AC 100 Power Amp — Parallel push-pull EL34 vacuum tube Hi-Fi amplifier Schematic.
^Нажмите для увеличения^

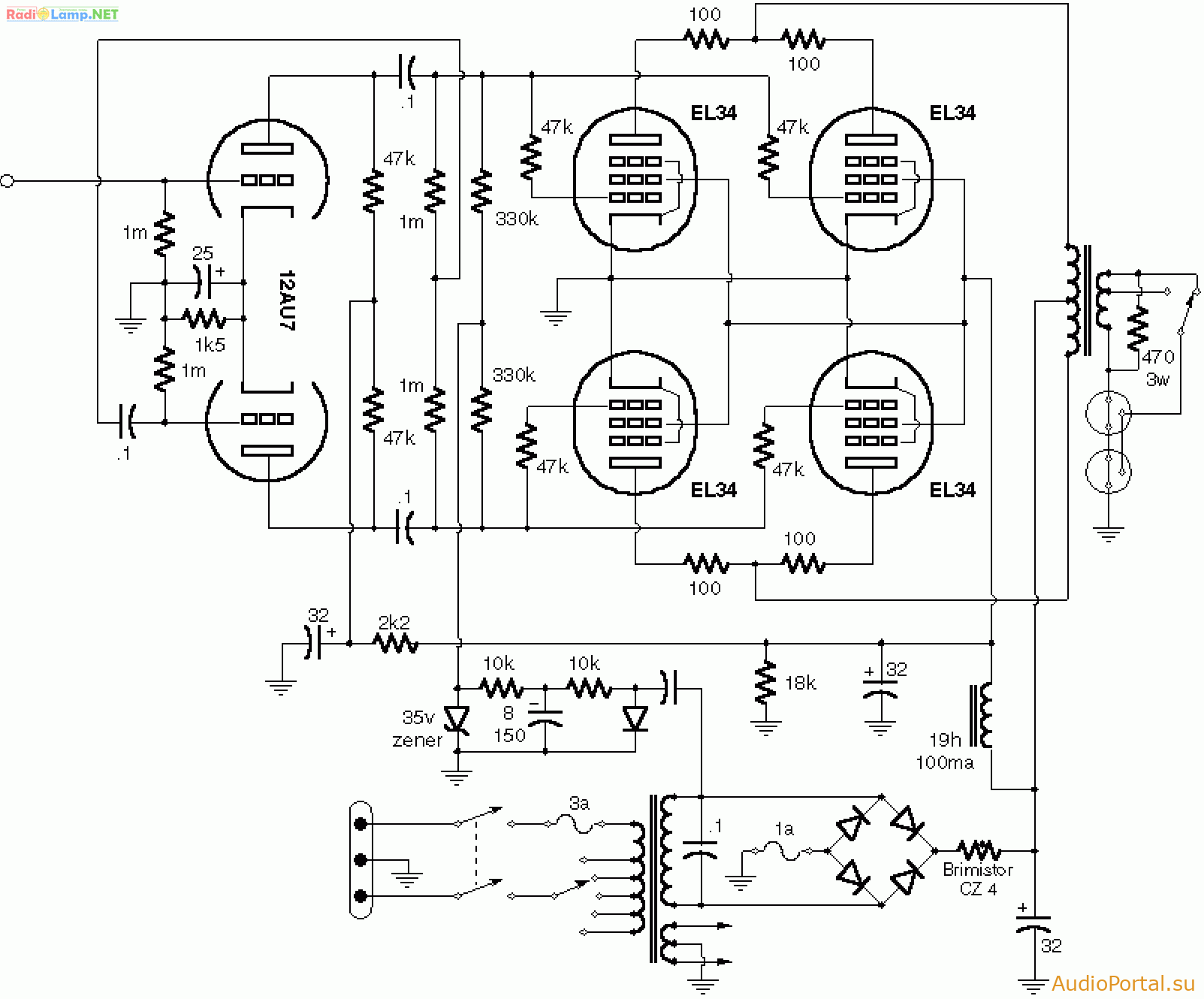

Рис. 1. Схема лампового усилителя мощности Vox AC 100 Power Amp на EL34.
