Схема высококачественного усилителя низкой частоты на 8 Вт А. Кузьменко (Р-5/57).
Автор этой конструкции (рис.1) полагает, что он достиг улучшения качества звучания за счет введения разнообразных обратных связей, среди которых ООС на экранные сетки через отводы Іб и Ів выходного трансформатора Тр1, общая ООС через делитель R12-R30, местные ООС в цепях возбуждения всех каскадов.
^Нажмите для увеличения^

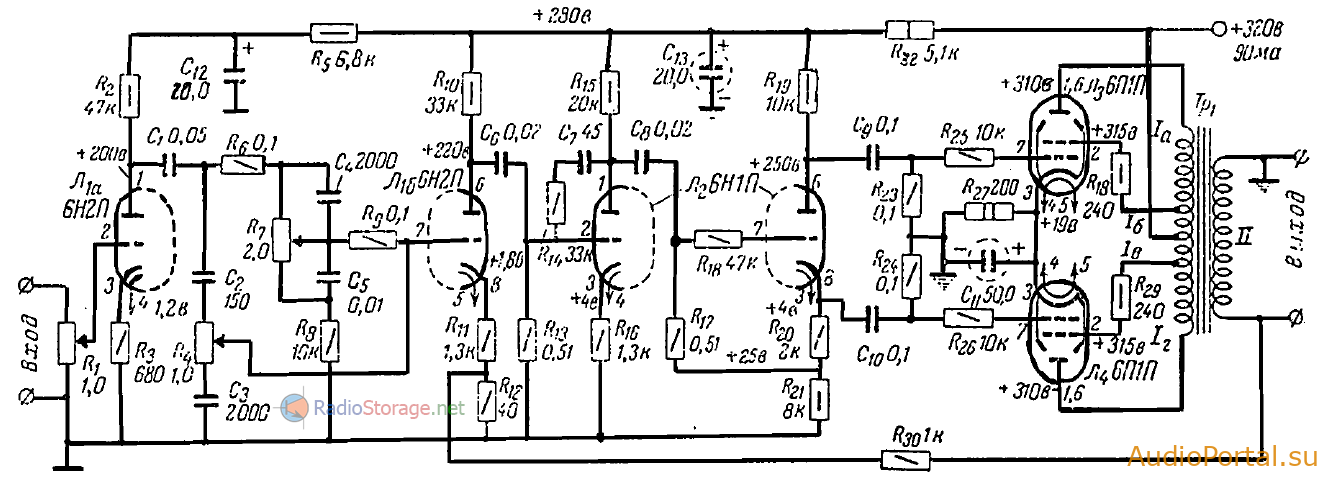

Рис. 1. Принципиальная схема лампового усилителя А. Кузьменка на 6Н1П, 6Н2П, 6П1П (8Вт).
Существенным отличием данной схемы от других является наличие корректирующей цепочки R14-07 в анодной цепи левого по схеме триода лампы Л2.
С помощью этой цепочки достигается уменьшение завала АЧХ усилителя в области высоких частот, который возникает из-за влияния нескольких факторов, главными из которых можно считать именно наличие местных ООС, а также низкое качество выходного трансформатора Тр1.
Источники:
- Радио 05-1957. с. 52.
- 40 лучших конструкций ламповых УМЗЧ за 40 лет. Радиоаматор 1999.
