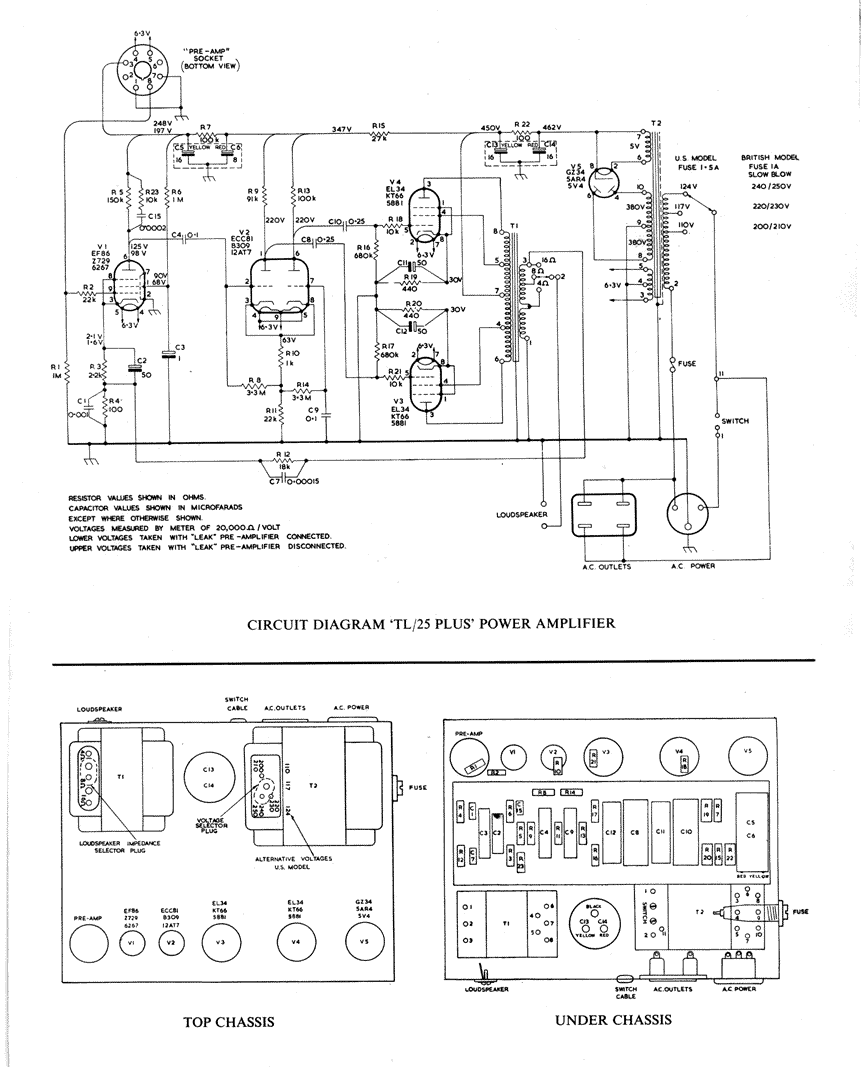

Заводская схема усилителя мощности Leak TL/25 Plus: EF86, ECC81, двухтактный выход на EL34 (KT66), кенотрон GZ34; на листе - вид шасси сверху и снизу.
^Нажмите для увеличения^
Нажмите на схему, чтобы открыть её в полном размере.
