Принципиальная схема лампового усилителя мощности с параллельным включением выходных ламп RCA-50. На входе усилителя использована лампа RCA-801A.
RCA-801A / RCA-50 parallel SE power amplifier Jan. 1980.
^Нажмите для увеличения^

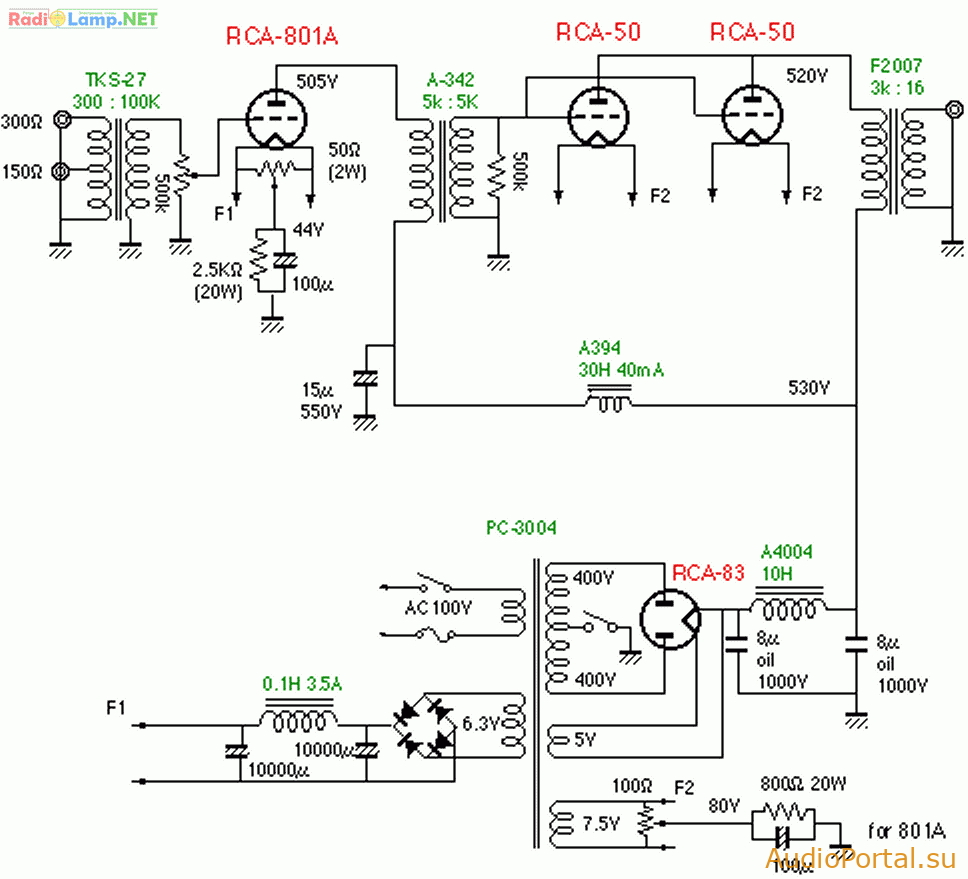

Рис. 1. Схема УНЧ с параллельным включением выходных ламп RCA-50.
