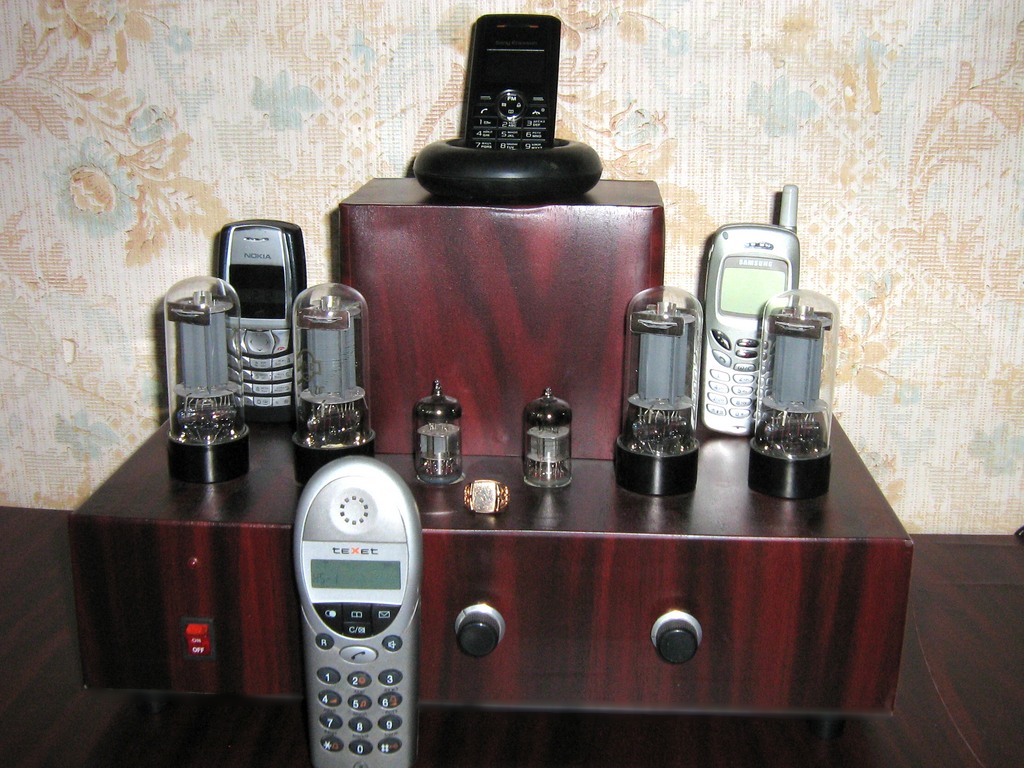

Когда заходит обсуждение про ламповые УНЧ, многие необоснованно ставят им в укор большие габариты. Конструкция этого однотактного лампового усилителя имеет размеры всего 300х200х150 мм, что, согласитесь, не намного больше любого микросхемного, аналогичного класса.
^Нажмите для увеличения^

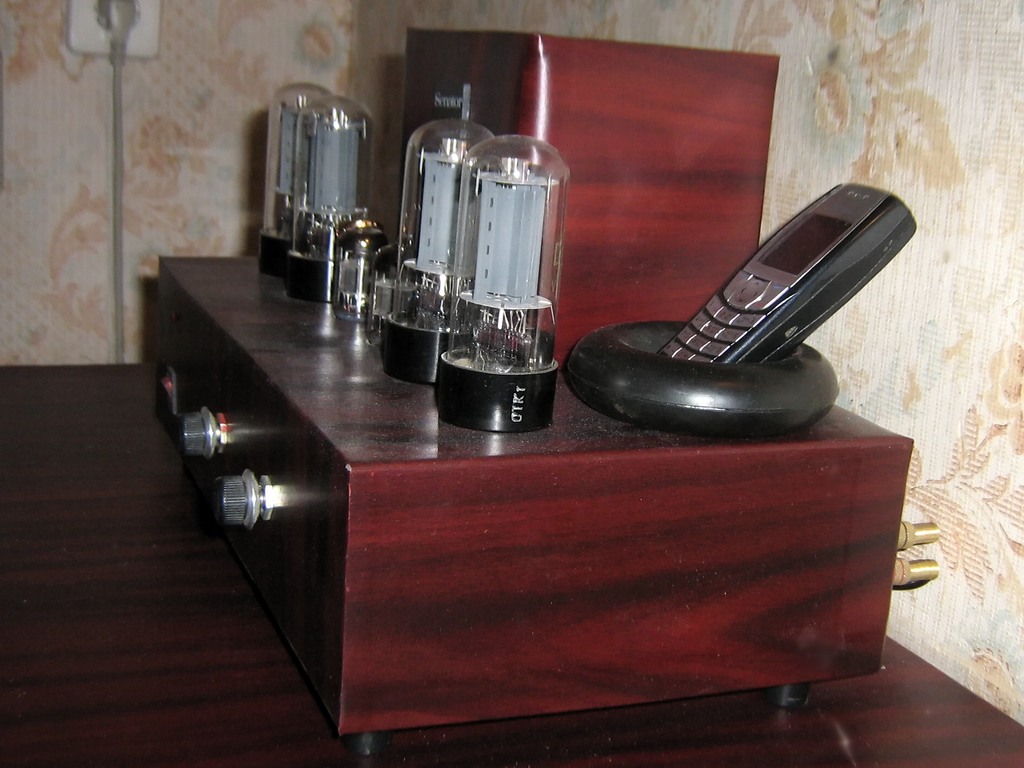

Схема знаменитого Audionote, была адаптирована под советскую элементарную базу, а именно: входная лампа — 6Н2П, выход — 2х6П3С, транс питания — ТС160 с КЦ405А вместо кенотрона (+350 В на аноды) и ТВЗ1-9 на выход. Корпус однотактного лампового усилителя собран из листового алюминия 2 мм и обклеен самоклеющейся плёнкой «под дерево». Трансформатор питания для уменьшения фона 50Гц и габаритов корпуса, находится вынесенным сверху, в небольшой алюминиевой коробке. Лампы естественно тоже снаружи — для красоты и вентиляции. Спереди кнопка включения со светодиодом, регулятор громкости и баланса (только не старые, советские). Сзади гнездо сети, четыре аудиотюльпана, и выходы на АС (пружинящие гнёзда с педальками).
^Нажмите для увеличения^
^Нажмите для увеличения^

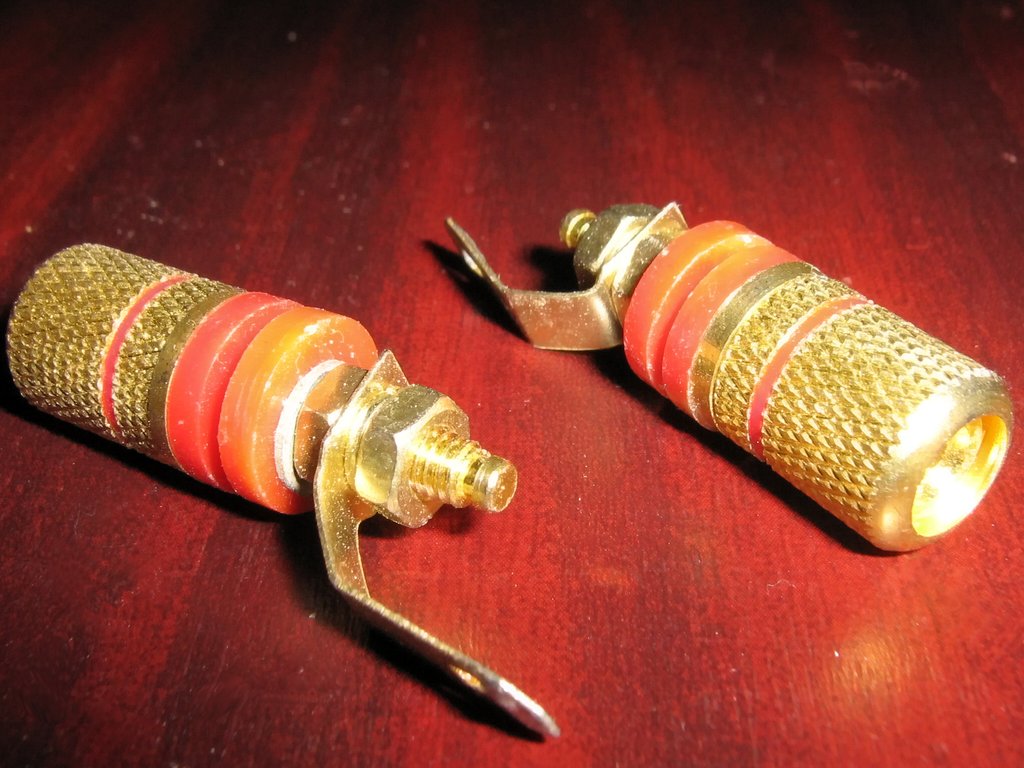

Дроссель в фильтре питания однотактного лампового усилителя, должен стоять обязательно, не пытайтесь экономить на размерах и ставить проволочные резисторы — фильтрация хуже и напряжение значительно проседает. Питание накалов через две 6-ти вольтовые КРЕН-ки. Входные гнёзда — обычные тюльпаны. Разъёмы для подключения колонок можно взять типа «педальки», а можно и подороже, такого типа:
^Нажмите для увеличения^
Подключать в качестве источника звука к этому однотактному ламповому усилителю можно компьютер, деку или обычный МП3 плеер.
^Нажмите для увеличения^
