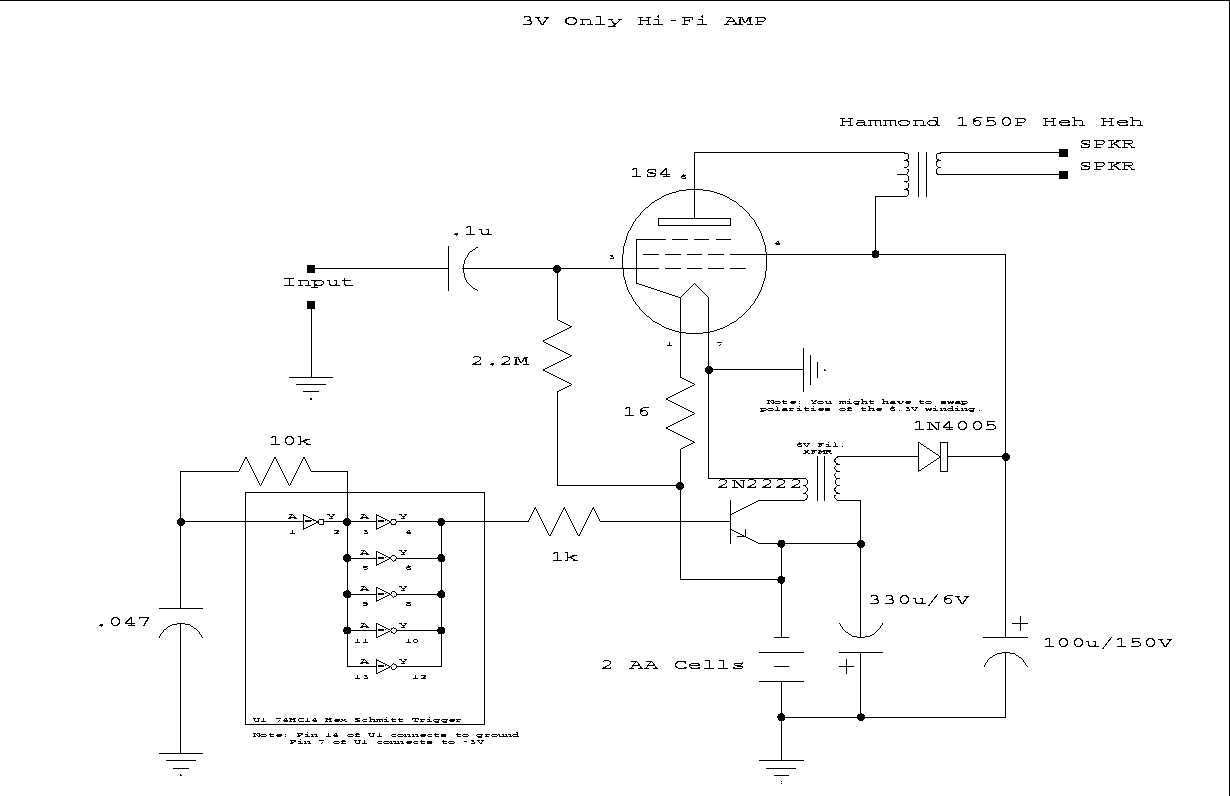

Схема маленького усилителя на одной лампе (пентод 1S4), который питается от двух батареек АА по 1,5 В: анодное напряжение даёт преобразователь на микросхеме 74C14 и транзисторе 2N2222, выходной трансформатор - Hammond 1650P.
^Нажмите для увеличения^
Нажмите на схему, чтобы открыть её в полном размере.
