Сколько стоит хороший усилитель? Около тысячи долларов. А сколько стоит самый дешёвый, ламповый? Те-же самые деньги. Далеко не каждый может за 1000$ купить готовый аппарат у фирменных производителей ламповых усилителей, но если есть знания, можно без проблем спаять его самому. За основу усилителя Волна (будем называть его так), взял проверенную многими схему на 6Н9С, 6П7С и 6Е3П. Максимальная мощность — 8,5 Вт на канал.
Принципиальная схема усилителя Волна
Принципиальная схема БП для усилителя на лампах

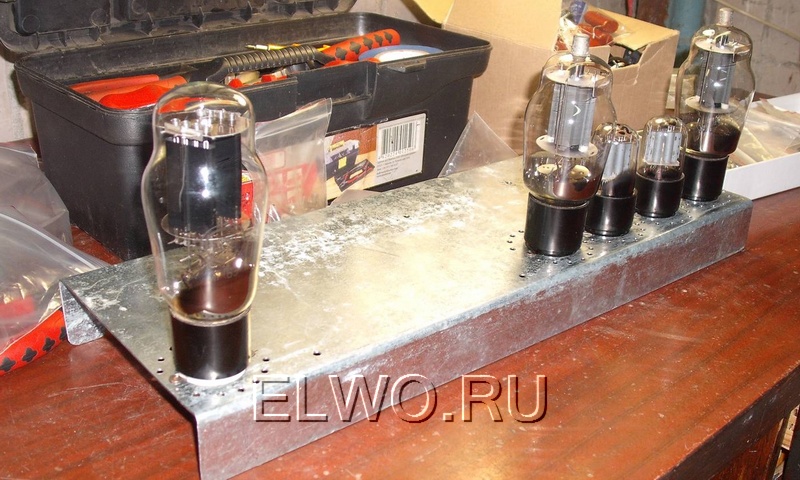

Эта схема работает в однотактном режиме и развивает мощность до 10 ватт, в зависимости от напряжения питания анодов ламп. Для красоты и информативности, на схеме присутствует индикатор уровня сигнала, работающий на лампе 6Е3П. Процесс изготовления аппарата показан на фото.
^Нажмите для увеличения^
Блок питания особенностей не имеет, за исчключением применения полевых транзисторов, что стабилизируют анодное напряжение. На каждый из каналов идёт отдельный стабилизатор, для снижения просачивания сигнала звука между каналами по питанию.
^Нажмите для увеличения^
Трансформатор — тороидальный, а звуковые — от древней радиолы, в выходе которой стояла 6П3С, предположительно, «Урал-52». Если есть возможность — намотайте их сами на железе бОльшего размера, так басы станут ещё мощнее, за счёт расширения АЧХ.
^Нажмите для увеличения^

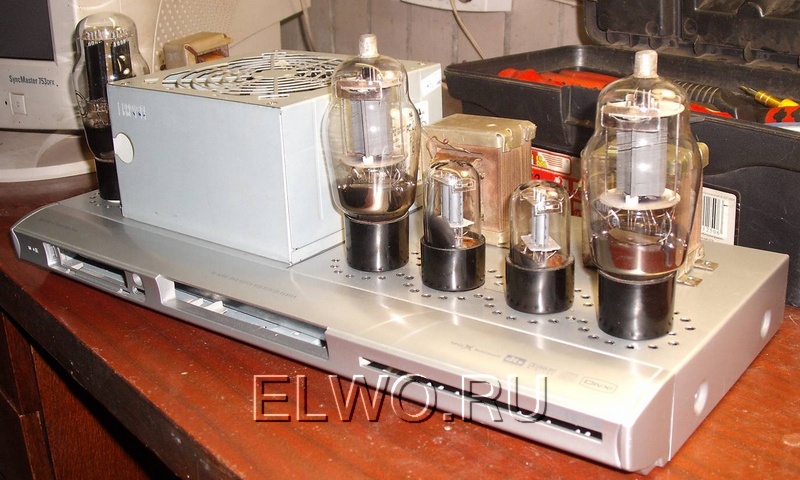

Одна из самых проблемных частей изготовления лампового усилителя — корпус. Тут эта проблема была решена за счёт готовых конструкций, для блока питания взят металлический кожух от сгоревшего БП ATX, а основой ламп и самого УНЧ пошёл разбарахоленный DVD плеер.
^Нажмите для увеличения^

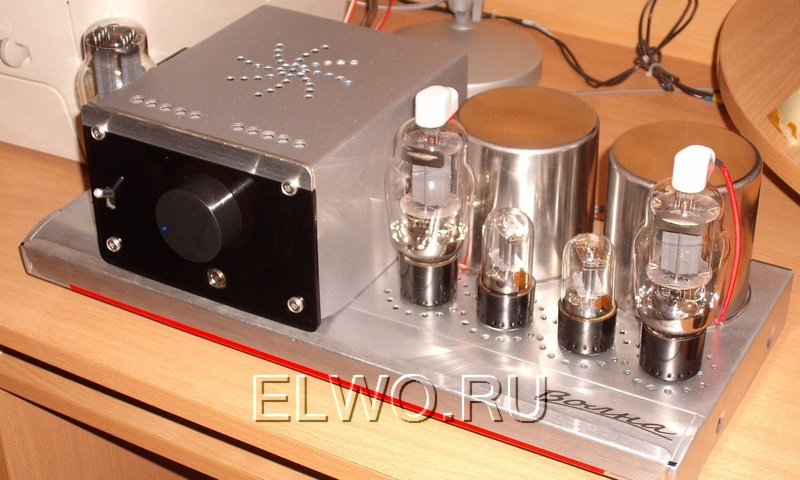

Красивая подсветка — непременный атрибут дизайна лампового УНЧ, это существенно улучшит его внешний вид. И лучше не обходится одними только огоньками накалов, а использовать светодиоды и фантазию, подсвечивая изнутри баллоны и стрелочные индикаторы. Правда он тут всего один, и то не на уровень сигнала, а на анодный ток. Но и ему достался синий светодиод 🙂
^Нажмите для увеличения^
^Нажмите для увеличения^
АЧХ лампового усилителя
^Нажмите для увеличения^
^Нажмите для увеличения^

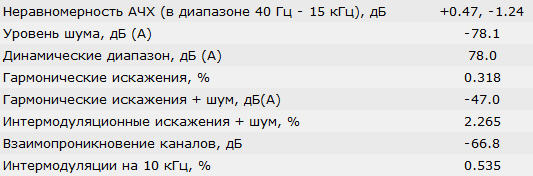

После настройки были сняты амплитудно-частотные характеристики УМЗЧ, которые показали все основные звуковые параметры схемы. До Hi-End категории они конечно не дотягивают, но с ценовым сегментом аналогичных аппаратов за 2000-5000$ потягаться могут. Приведенная частотка соответствует нижней таблице параметров в статье, это для максимальной выходной мощности. Верхняя табличка для 1 Вт.
^Нажмите для увеличения^
Данный УНЧ собрал и испытал — Gamzan.
