Доброго вечера всем любителям звучания радиоламп! Много на сайте хороших схем и конструкций усилителей, вот и я опубликую версию своего ЛУНЧ моно. Долго его собирал, почти целый год периодически брался за проект и понемногу доделывал, и вот, наконец, пришло время предоставить на ваш суд окончательный вариант. Назначение: расчитывалось использование для канала subwoofer.
Схема УНЧ на лампах 2х25 ватт
^Нажмите для увеличения^
Хронология постройки
- Слесарные и столярные работы ориентировочно 1 год назад. (Scooter)
- Установка трансформаторов, дросселя и имеющихся элементов, и разводка их. (Scooter, Ma$ter)
- Перерыв. (Права на владение данной стадии ЛУНЧа переходят к Ma$ter).
- С 29 июня 2014г. начались работы по выделению нужной карты напряжений, которые необходимы были для данной схемы. Ну а дальше настройка, разводка всего остального. (Gamzan, Ma$ter).
- Отладка, настройка. (Gamzan, Ma$ter).
- Последние штрихи (Ma$ter).
- Никак нет времени сделать подсветку ручки громкости 🙂

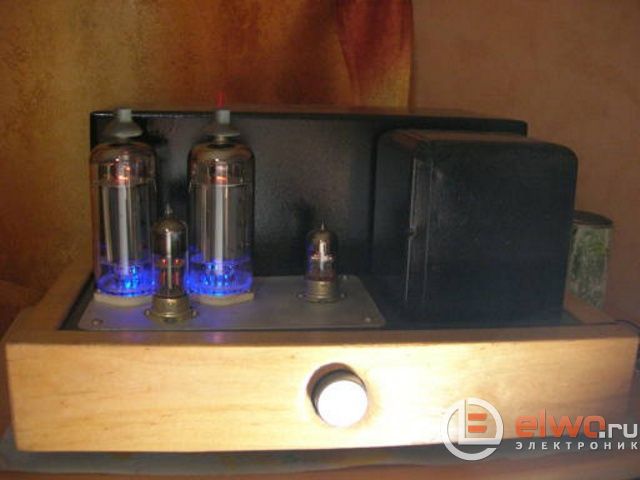

Фото усилителя
На фото видно анодный трансформатор ТА262, дроссель, и ТВЗ ТАН (данных нет). Накальный трансформатор, и он же формирующий напряжение смещения, в отдельном отсеке. В общем вес ЛУНЧа можете попробовать представить, но у вас не получиться — в реальности ещё больше.
^Нажмите для увеличения^
Все напряжения в соответствии с принципиальной схемой. Кроме выходного трансформатора (по схеме там другой какой-то используется). Что касается мощности усилителя, при 25 ваттах качество еще вменяемое, но при 35 уже слышны значительные искажения, а 50 скорее всего предел. АС используется с динамиком типа 25ГД-26Б.
^Нажмите для увеличения^
Хочу сказать огромное спасибо за техническую и моральную поддержку настройки схемы БП, и совмещения её с схемой самого УНЧ, так же отладки всего прибора, включая испытания Gamzan-у! Автор произведения: Ma$ter.
