Назначение и область применения — для высококачественного воспроизведения музыкальных программ в стационарных бытовых условиях. Рекомендуемая мощность высококачественного бытового усилителя 20.. 90 Вт. Предпочтительный вариант установки — напольный
Отличительной особенностью AC S-I00B является применение в качестве среднечастотного звена ГГ с магнитной жидкостью МАНID, что позволило увеличить паспортную мощность ГГ и АС в целом.
.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

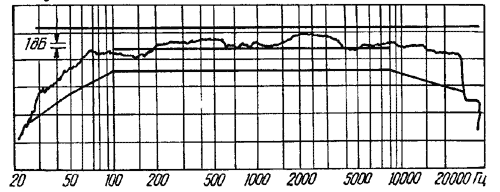

Форма АЧХ звуковего давления, измеренной на расстоянии 1 м от АС по акустической оси
S-90:
^Нажмите для увеличения^
S-90B, S-90D, S-100B:
^Нажмите для увеличения^
|
Диапазон воспроизводимых частот в условиях свободного поля, Гц
|
|
| S-90 | …25…25 000 |
| S-90B, S-90D, S-100B | …25…25 000 |
|
Неравномерность АЧХ звукового давления, дБ, на нижней граничной частоте диапазона воспроизводимых частот относительно уровня среднего звукового давления:
|
|
| S-90 | …-15 |
| S-90B, S-90D, S-100B | …-14 |
|
Уровень характеристической чувствительности (ха-рактеристическая чувствительность), дБ (Па/ /»’Вт ); не менее
|
|
| S-90 | …85 (0,338) |
| S-90B, S-90D, S-100B | …89 (0,56) |
|
Неравномерность АЧХ звукового давления, дБ, в диапазоне частот 100..8000 Гц относительно уровня среднего звукового давления в диапазоне 50…20 000 Гц
|
|
| S-90 | …±4 |
| S-90B, S-90D, S-100B | …±4 |
|
Характеристика направленности АС, дБ, измеренная по отклонению АЧХ звукового давления под углами к акустической оси:
|
|
| S-90 | |
| в вертикальной плоскости ±7° | …±8 |
| в горизонтальной плоскости ±25° | …±6 |
| S-90B, S-90D, S-100B | |
| в вертикальной плоскости ±7° | …+2/-4 |
| в горизонтальной плоскости ±25° | …+4/-3 |
| Гармонические искажения АС, %, определяемые суммарным характеристическим коэффициентом гармоник в диапазоне частот, Гц: | |
|
250…1000
|
…2
|
|
1000…2000
|
…1,5
|
|
2000…6300
|
…1
|
|
Номинальное электрическое сопротивление (номинальное значение полного электрического сопротивления), Ом
|
|
| S-90 | …4 или 8 |
| S-90B, S-90D | …8 |
| S-100B | …8 |
|
Минимальное значение полного электрического сопротивления, Ом
|
|
| S-90 | …3,2 или 6,4 |
| S-90B, S-90D | …6,4 |
| S-100B | …6,4 |
| Предельная шумовая (паспартная) мощность, Вт | |
| S-90 | …90 |
| S-90B, S-90D, S-100B | …100 |
| Предельная долговременная мощность, Вт |
…100
|
| Предельная кратковременная мощность, Вт | …600 |
| Вид низкочастотного оформления (НЧ блок) | …фазоинвертор |
| Масса, кг | 23 |
| Габариты, мм | 360*710*285 |
ОСОБЕННОСТИ КОНСТРУКЦИИ
|
Элемент конструкции, его составные части, параметры
|
Описание конструктивных особенностей элементов
и их составных частей, значение параметров |
|||
| Корпус | форма | прямоугольный, неразборный | ||
| материал | ДСП | |||
| стенки | толщина, мм | 16 (18 при массе 34 кг) | ||
| отделка | шпон ценных пород дерева | |||
| лицевая панель | толщина, мм | 22 | ||
| внутренний объем, дм3 | 45 | |||
| объем, дм3 | 75 | |||
| звукопоглотитель | техническая вата | |||
| дополнительные элементы |
распорки для увеличения жёстскости корпуса | |||
| Фазоинвертор | S-90 S-90D |
конструкция | Входное отверстие 100*80 мм | |
| частота настройки, Гц | 31 | |||
| S-90B S-100B |
конструкция | Входное отверстие 35*108 мм | ||
| частота настройки, Гц | 31 | |||
| Фильтры | частота раздела между НЧ и СЧ, Гц | 750±50 | ||
| частота раздела между СЧ и ВЧ, Гц | 5000±500 | |||
| тип применяемых радиоэлементов | резисторы | ВС, МЛТ, СП-38Б, С5-35, ППВ | ||
| конденсаторы | МБГО-2, К50-16, К75-11 | |||
| катушки индуктивности | на пластмассовых каркасах с «воздушными» сердечниками | |||
| Головки громкоговорителей | установка | S-90 S-90D |
НЧ симметрично вертикальной оси, СЧ и ВЧ слева или справа вертикальной оси симметрично друг над другом | |
| S-90B S-100B |
симметрично вертикальной оси | |||
| количество, шт | 3 | |||
| тип | электродинамические | |||
| Наименование | S-90 | НЧ | 75ГДН-1-4 (75ГДН-1-8) | |
| СЧ | 20ГДС-1-8 | |||
| ВЧ | 6-ГДВ-6-16 | |||
| S-90B S-90D |
НЧ | 75ГДН-1-8 | ||
| СЧ | 20ГДС-1-16 | |||
| ВЧ | 6-ГДВ-6-25 | |||
| S100B | НЧ | 75ГДН-1-8 | ||
| СЧ | 30ГДС-3 | |||
| ВЧ | ||||
| 6-ГДВ-6-25 |
| A |
