Доброго времени суток мои дорогие читатели. Наверно не найдется того человека кто ездит без музыки в машине. Вот и я, любитель послушать музыку в более качественном исполнении приложил свои уши, вернее руки к одной из очень удачных конструкций сабвуферов. Речь пойдет об акустическом оформлении лабиринт (четвертьволновой резонатор) или лабиринт Рогожина.
Лабиринт Рогожина, в простонародье ЧВ (четверть волновой короб), одна из достаточно сложных и интересных конструкций. Представляет из себя волновод длинною равною (скорость звука/на частоту резонанса дина)/4.
В моей машине нет чего то особенного из аудио компонентов, обычная магнитола алпайн, в дверях и полке 13-е коаксиальные динамики. Отсутствие усилителя и силового кабеля (пока). Именно по этому меня заинтересовало данное акустическое оформление. Даже при малой подводимой мощности, головка динамика находится в пиках (превышает максимальный ход), что позволит запитать мой саб от обычного тылового канала магнитолы.
Расчёты:
Не стал принудительно загонять дин в низа, а выбрал для расчета короба частоту резонанса самой головки (из технических характеристик) 53 Гц. Высчитал плошать диффузора дина 78,5375 см2. Так же высчитал площадь сечения порта 117,80625 см2 и его длину = 1,617 м. Прикинул размеры стенок ширину и высоту порта 15 и 7,85 см.
^Нажмите для увеличения^

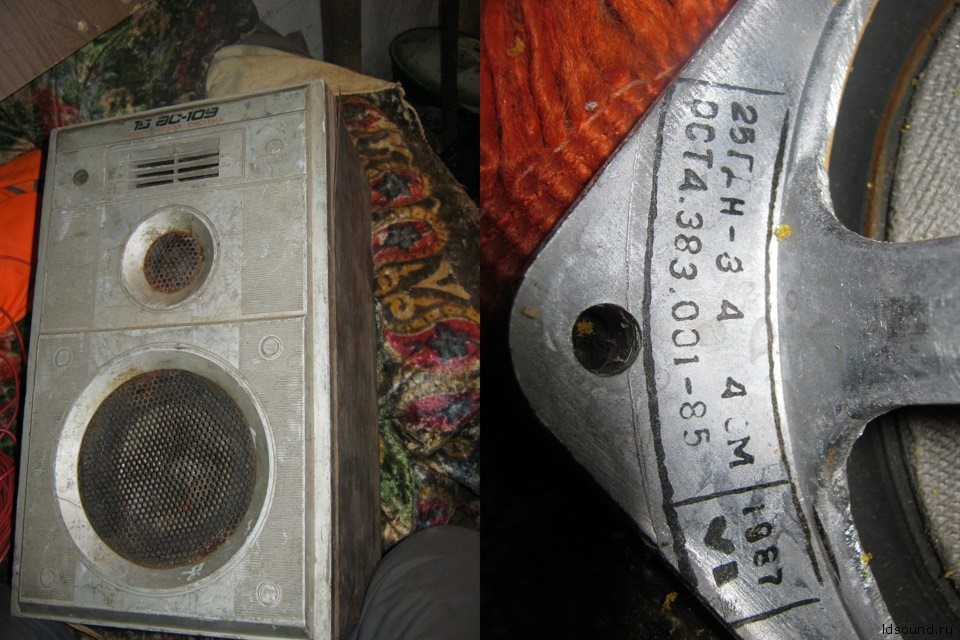

Ну и собственно сам пациент, вернее пациентка 25АС-101 “Вега”, пережившая все мои летние дискотеки на природе, ну и извлеченная из нее динамическая головка 25 ГДН-3-4.
^Нажмите для увеличения^

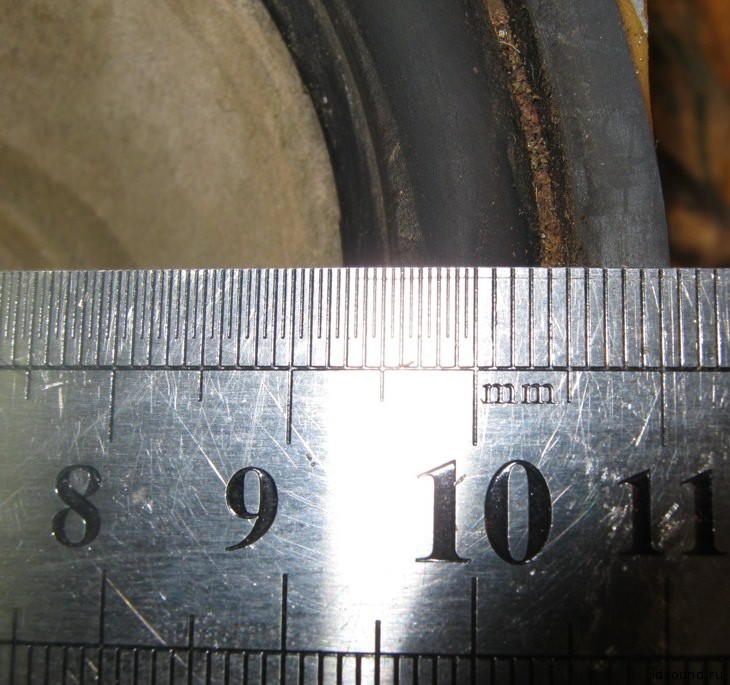

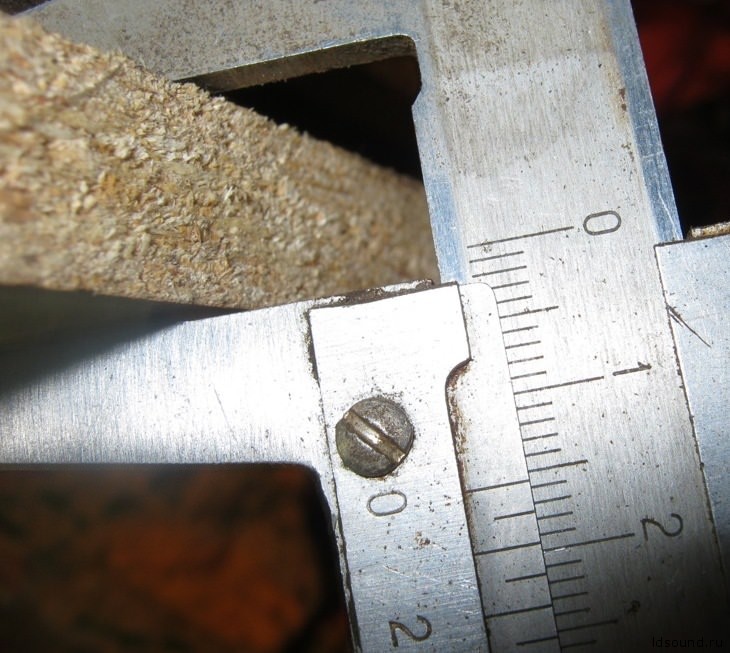

Замерил диффузор динамической головки и толщину стенок будущего корпуса:
^Нажмите для увеличения^
^Нажмите для увеличения^

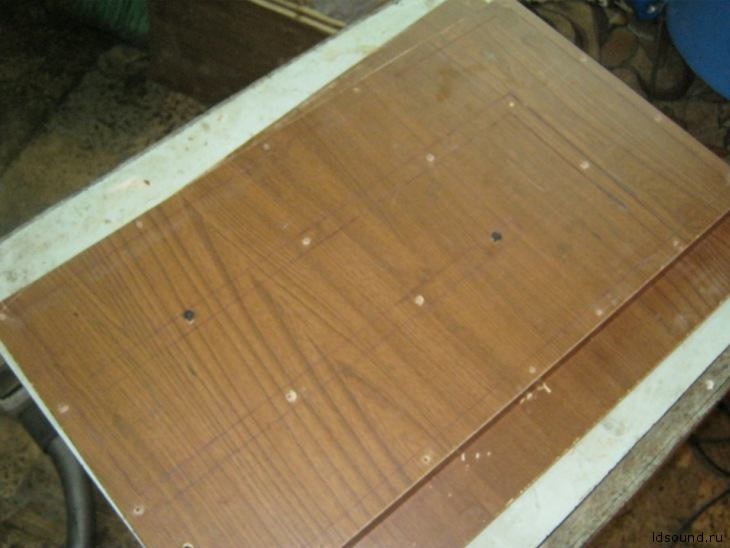

Поездки с супругой в IKEA за новой мебелью не заставили себя долго ждать, и высвободили шкаф, который я раскрутил до винтика и привёз в гараж. Разметил ДСП полотно, для простоты последующей сборки скрутил два листа саморезами по диагонали.
^Нажмите для увеличения^

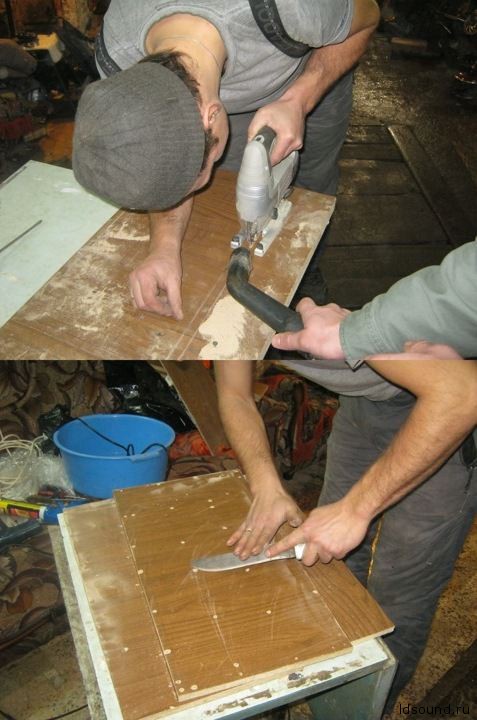

Пилим, режем, чистим:
^Нажмите для увеличения^

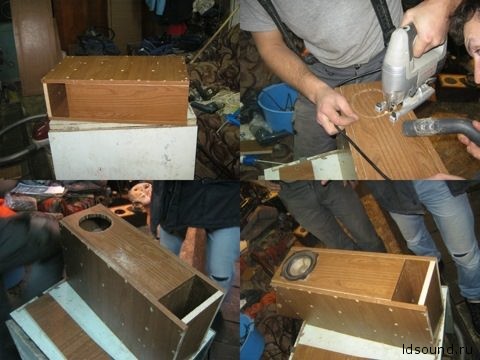

Сборка корпуса:
^Нажмите для увеличения^
Выпиливаем отверстие под динамик:
^Нажмите для увеличения^

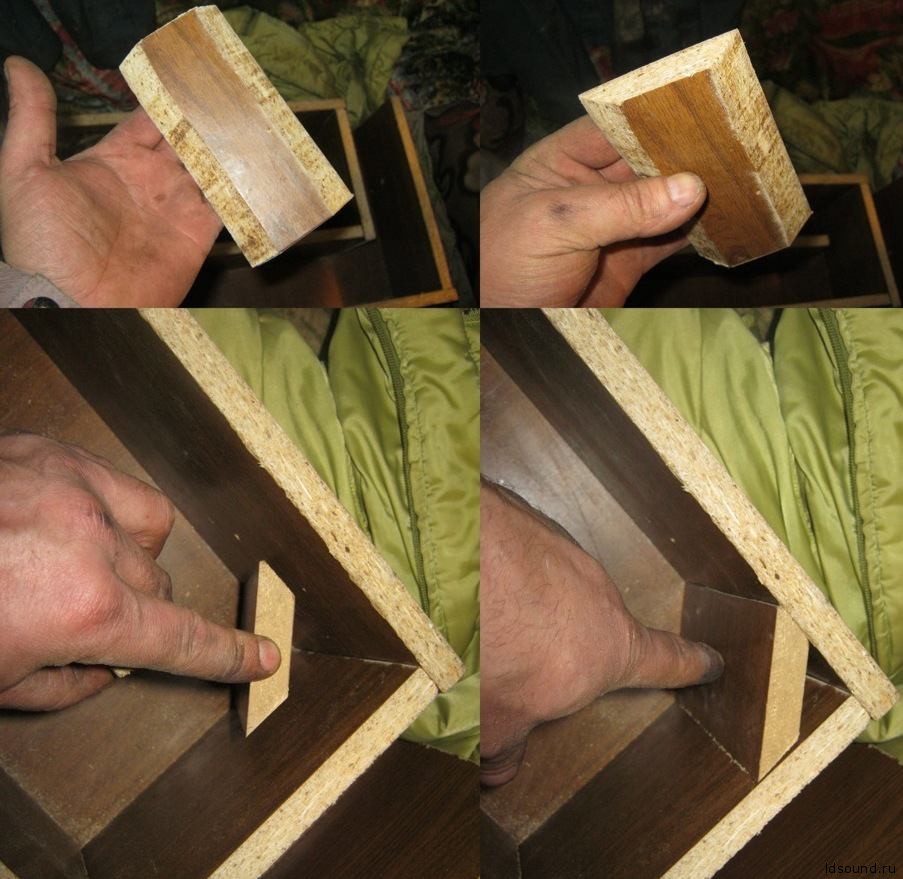

Далее вставки в углы корпуса:
^Нажмите для увеличения^

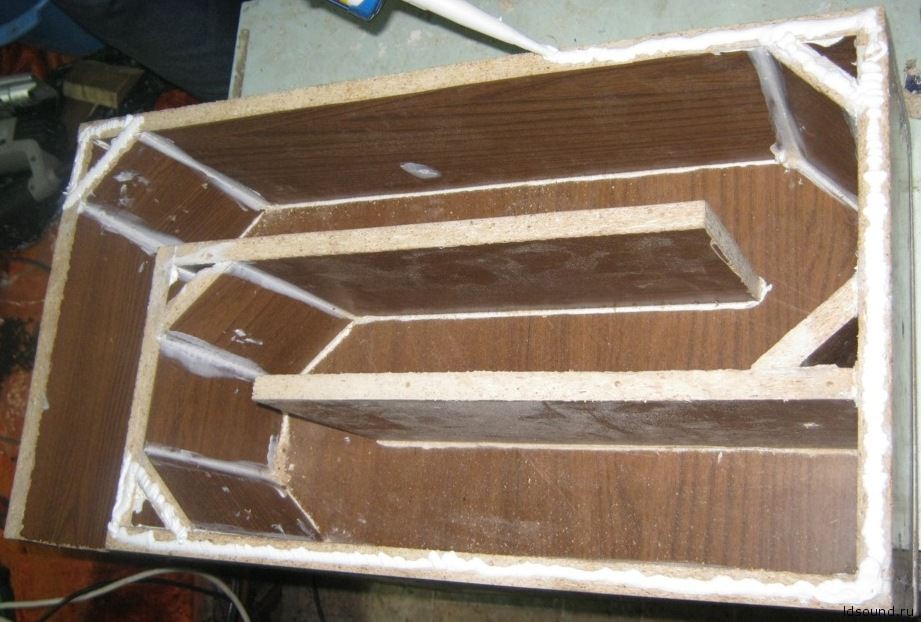

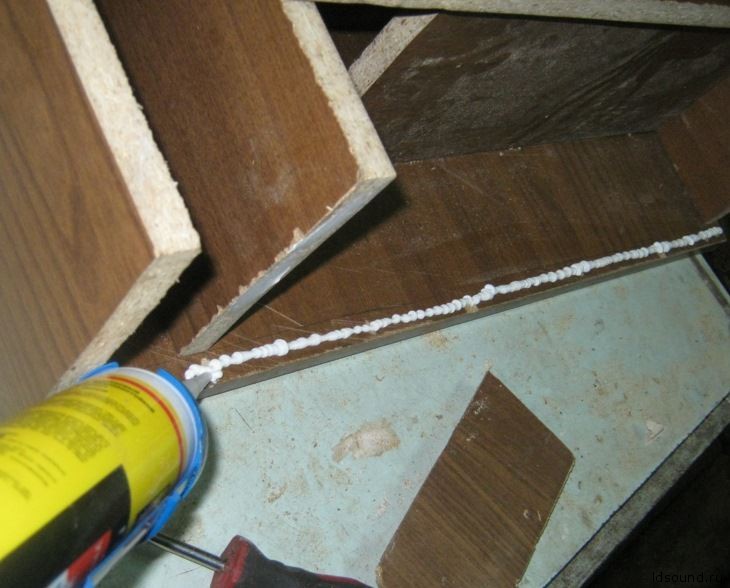

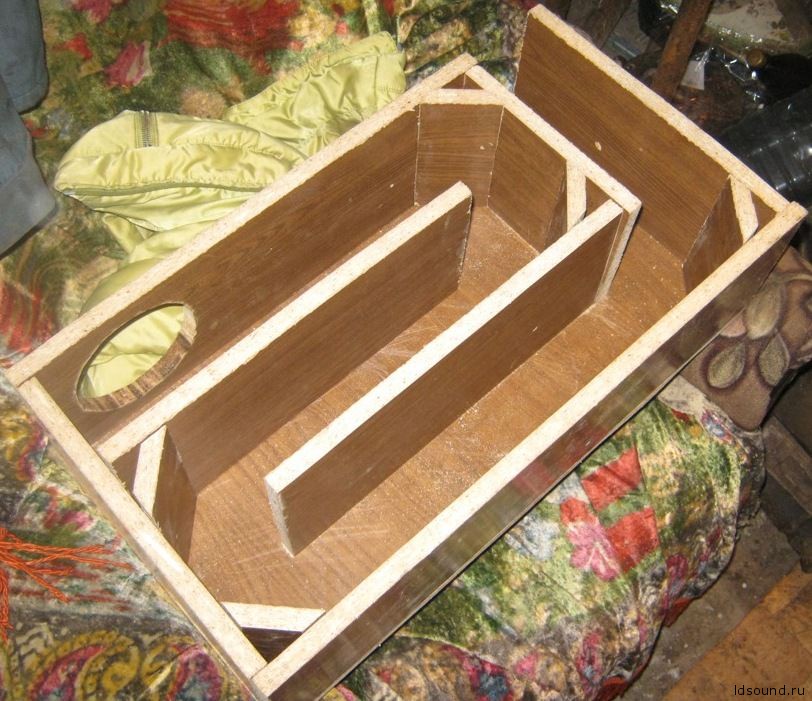

Расставил всё по своим местам, собрался с мыслями, разогрел герметик и пошло дело. Примерно так это будет выглядеть внутри короба:
^Нажмите для увеличения^
Поочерёдно снимал каждую из стенок и герметизировал швы:
^Нажмите для увеличения^

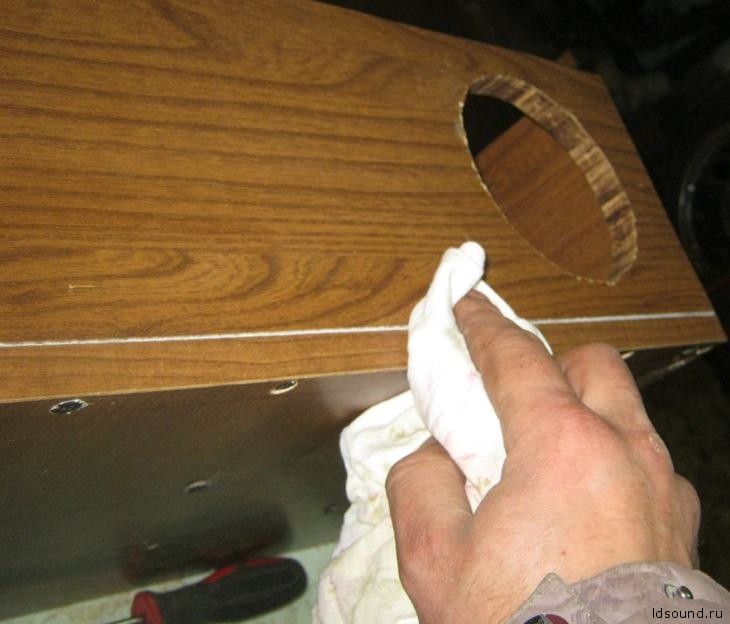

Излишки герметика после соединения двух половин тщательно удалял тряпкой:
^Нажмите для увеличения^

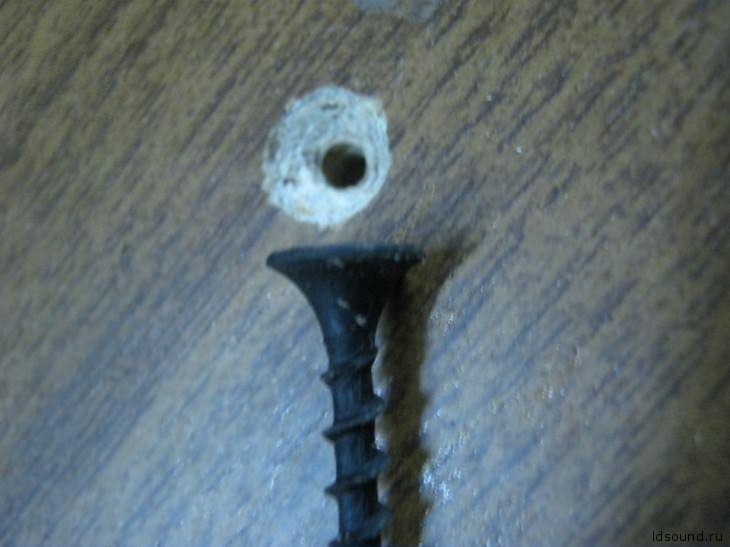

Предварительно рассверленные отверстия были раззенкованны “под потай” для головки шурупа:
^Нажмите для увеличения^
Окончательно подгоняем поверхности, соединяем боковую стенку предварительно разметив отверстия. Герметим сопрягающиеся поверхности стенок:
^Нажмите для увеличения^
ЧВ готов, Ура!
^Нажмите для увеличения^
Салон нивы ожил, ожило зеркало заднего вида, весь пластик, даже поплавок воткнутый в торпедо стал содрагаться в такт звука. Низов стало слишком много, пришлось уменьшить уровень фронт-тыл.
Автор работы: Евгений, Пермь, 2013.
