Изготовитель: Япония, выпуск в 1992 году.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
Диапазон воспроизводимых частот по уровню -16 дБ: 35 – 45000 Гц
Чувствительность: 86 дБ/Вт/м
Сопротивление: 6 Ом
Максимальная (предельная) синусоидальная мощность: 100 Вт
Музыкальная мощность: 200 Вт
Используемые динамики: НЧ – 180 мм (конус), ВЧ – 25 мм (купол)
Частота раздела фильтра: 2500 Гц
Внешние размеры с сеткой (ВхШхГ): 470х225х336 мм
Вес: 14 кг
^Нажмите для увеличения^
Описание:
Корпус прямоугольной формы с съемной задней стенкой. Внешне корпус фанерован натуральным шпоном дуба и покрыт лаком в 5 слоев. Динамки установлены по центру вдоль вертикальной оси. Лицевая панель имеет скругленные углы для уменьшения дифракции. Вокруг ВЧ динамика установлено резиновая прокладка.
^Нажмите для увеличения^
^Нажмите для увеличения^

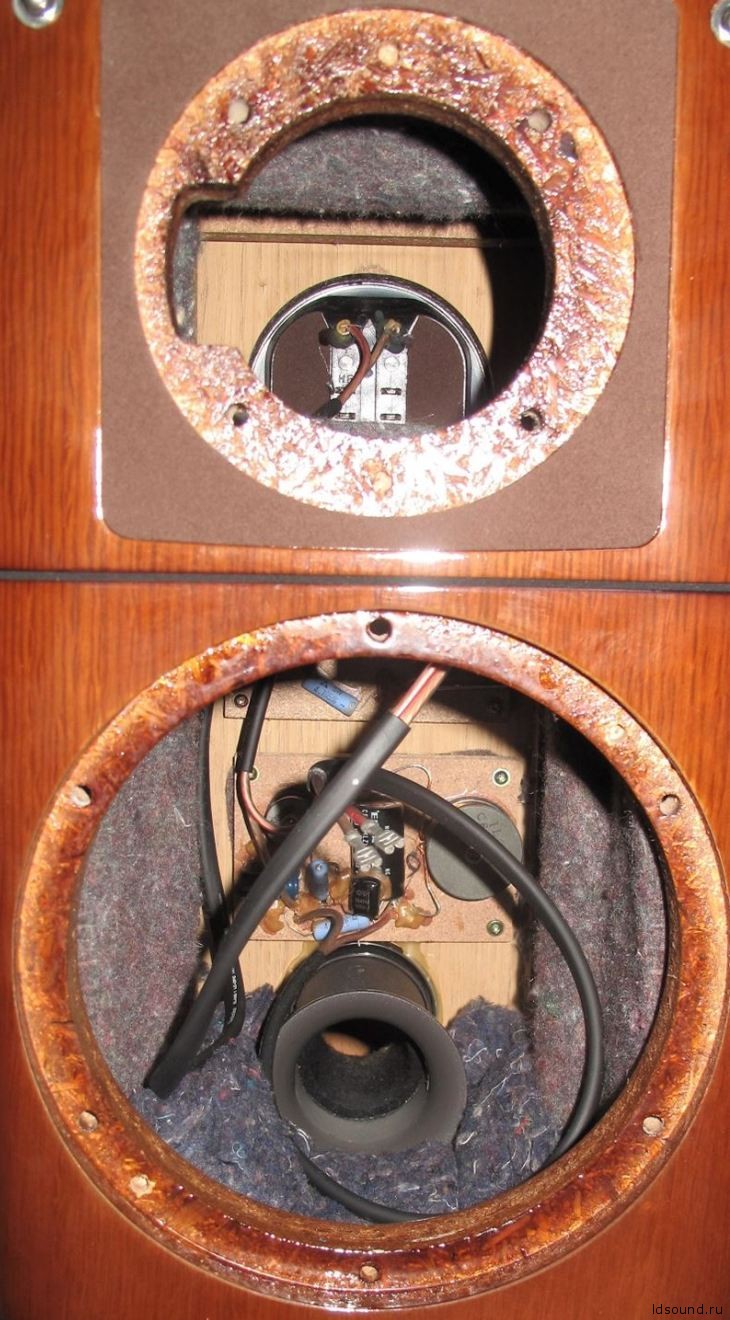

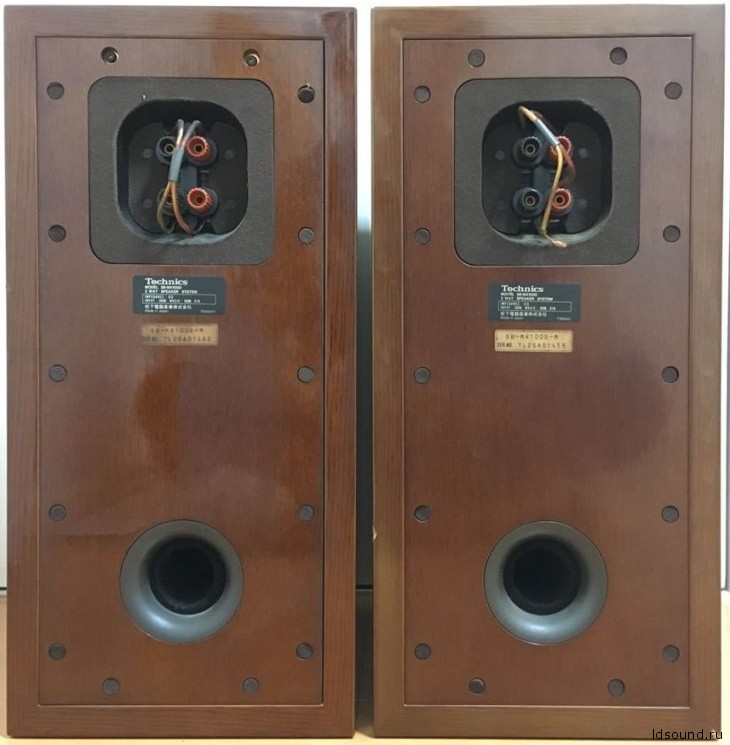

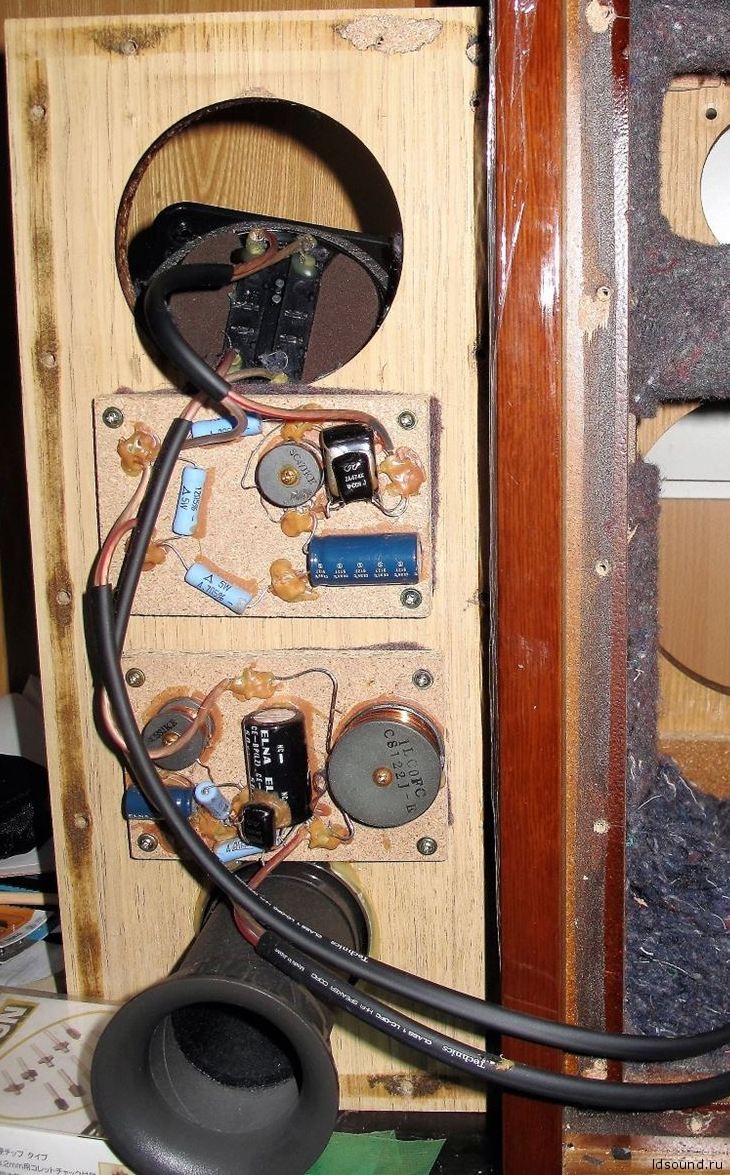

Внутри корпуса установлена вертикальная перегородка, добавлен звукопоглотитель. На задней стенке, в ее верхней части установлена клеммная колодка, внизу выход трубы фазоинвертора. Изнутри расположены электрические фильтры.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

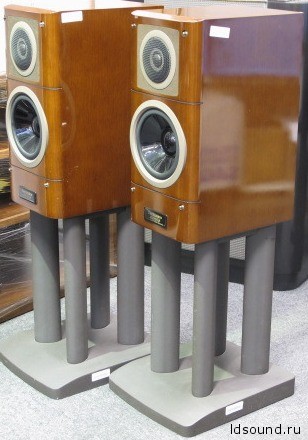

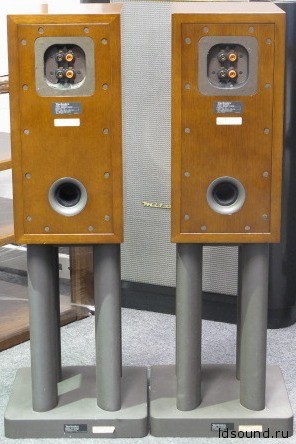

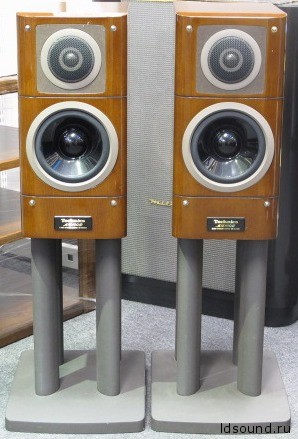

Отдельно продавались подставки SH-B100 с внешними размерами (ВхШхГ) – 430х310х360 мм, вес одной подставки 6,5 кг.
^Нажмите для увеличения^

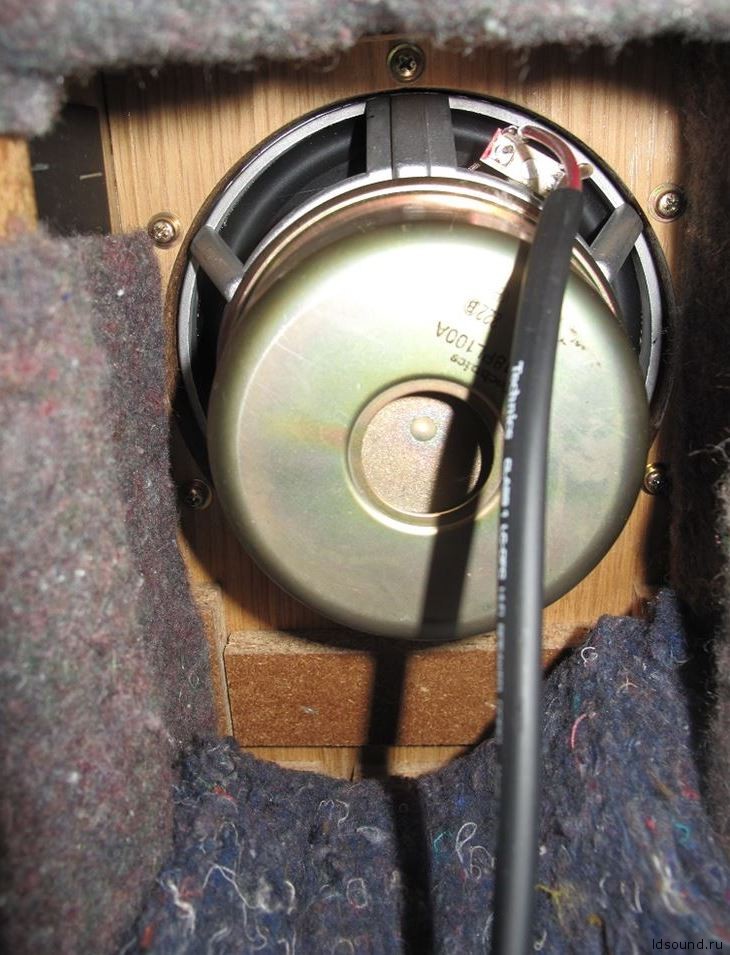

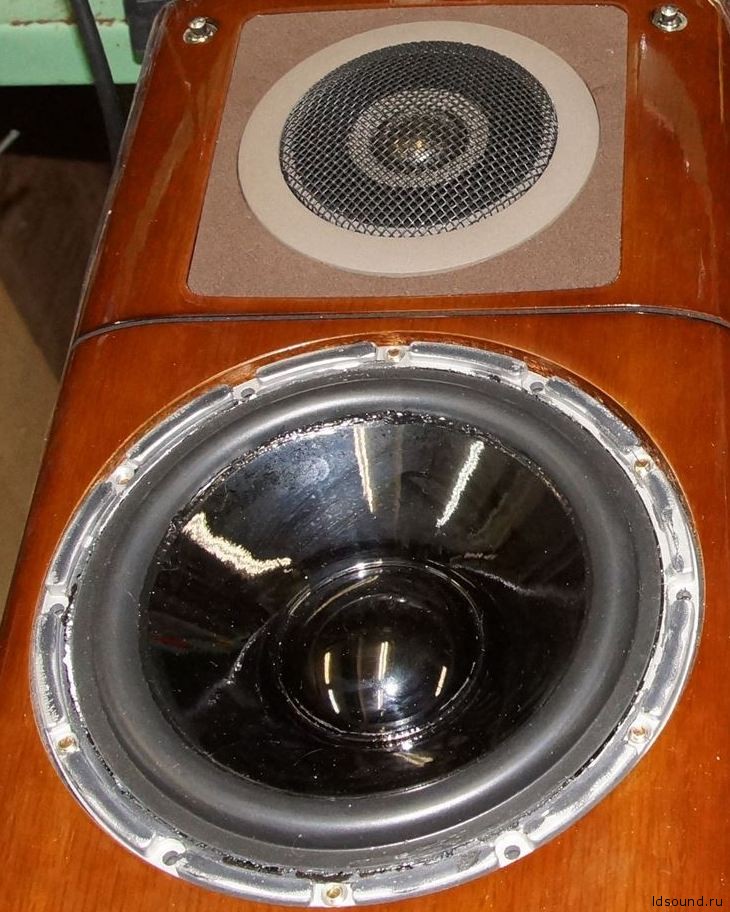

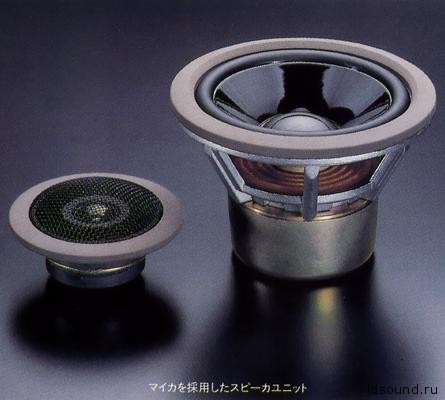

НЧ динамик конусного типа диаметром 180 мм. Диффузор изготовлен из слюды с добавлением арамида. В результате получается излучатель с высокой жесткостью и высокими внутренними потерями, что дает хорошее разрешение на низких и средних частотах. С лицевой стороны диафрагма покрыта лаком для получения высокого удельного модуля упругости.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
ВЧ динамик с диаметром купола 25 мм. Форма купола в поперечном разрезе эллипс. Излучатель изготовлен из чистой слюды, покрытой алмазом для обеспечения стабильной работы и высокого разрешения.
^Нажмите для увеличения^
^Нажмите для увеличения^

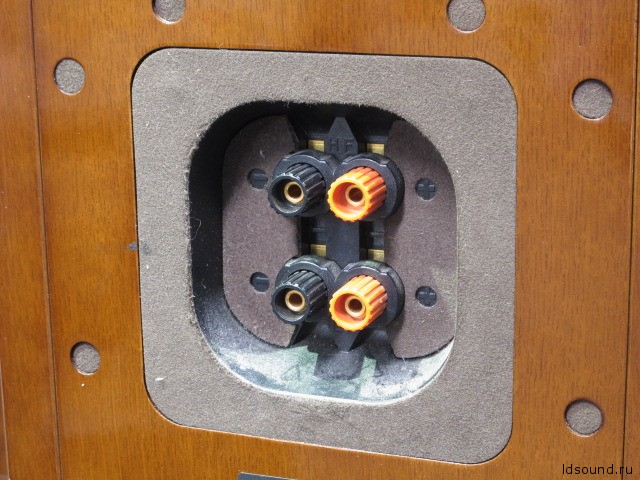

Клеммная колодка:
^Нажмите для увеличения^
Бирка с названием АС и ее основными характеристиками:
^Нажмите для увеличения^
