Изготовитель: Рязанский радиозавод.
Назначение: для применения во встроенных открытых акустических системах бытовой радиоаппаратуры для работы в помещении. Исполнение: общепромышленное.
^Нажмите для увеличения^
Технические характеристики:
Диапазон частот: 100 – 12500 Гц
Неравномерность АЧХ: 12 дБ
Чувствительность: 92 дБ
Коэффициент гармоник на частотах 200 – 1000 Гц: 5%; (2000 – 10000 Гц: 3%)
Сопротивление: 8 Ом
Паспортная мощность: 3 Вт
Долговременная мощность: 8 Вт
Кратковременная мощность: 15 Вт
Резонанс: 100 Гц (±20 Гц)
Полная добротность: 0,8 – 1,8

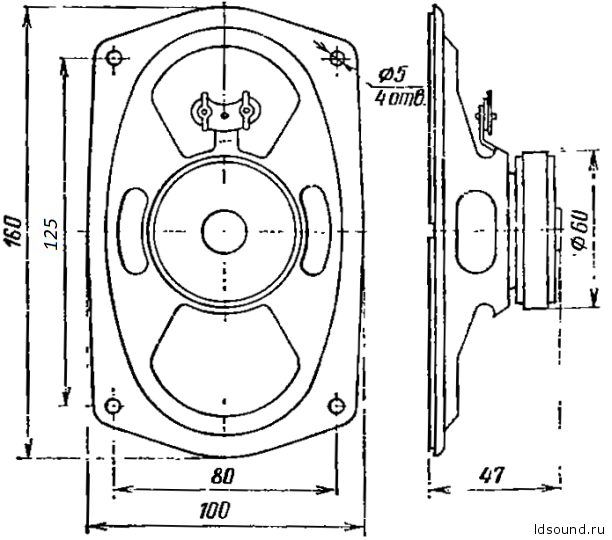

Размеры: 160х100х47 мм
Вес: 0,32 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
Конструкция:
Головка громкоговорителя электродинамического типа, широкополосная, овальная, с неэкранированной магнитной цепью. Корзина изготовлена из штампованной стали.
^Нажмите для увеличения^
Магнитная цепь:
- Кольцевой магнит марки М22БА220 размером К60х25х9 мм
- Керн диаметром 15 мм
- Верхний фланец с отверстием диаметром 16,5 мм
- Высота воздушного зазора 3 мм, его радиальная ширина 0,75 мм, индукция в зазоре 1,05 Тл.
^Нажмите для увеличения^
^Нажмите для увеличения^
Подвижная система:
- Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,1 мм, намотка двухслойная, общее число витков 70, высота намотки 4,9 мм, омическое сопротивление 8 ±1,2 Ом. Каркас звуковой катушки изготовлен из бумаги марки К080 толщиной 0,08 мм, внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,1 мм.
- Диффузор с подвесом, изготовленный из бумажной массы с пропиткой.
- Центрирующая шайба, изготовленная из пропитанной ткани.
- Пылезащитный колпачок из бумаги.
^Нажмите для увеличения^
