Вам нравится такое соседство(если Вы не лошадка)?.
Тогда это вам!!!!!!!!!
Судя по выражению рожи лица лошади, то и ей не нравится.
Поначалу попался на глаза трансформатор от какого то старенького приёмника, крутил в руках, туда-сюда. Для усилителя току не достаточно, приблизительно 60 ма выдерживает вторичка.
Вот и пришлось приспосабливать в корректор.
Снова же лето, делать некогда, гости, урожаи всякие собирать.
У меня издавна заведённое правило-работаю утром и до обеда, позже отдых(с книжечкой, сон). И всё…как бы время много по вечерам, а ни фика..руки не тянутся ни к ножовке, ни к лопате. Отдых. Столько времени теряется напрасно(это скажете Вы).
Итак вот тянулось, тянулось, вдруг бац…и дождик утром, а делать нечего.

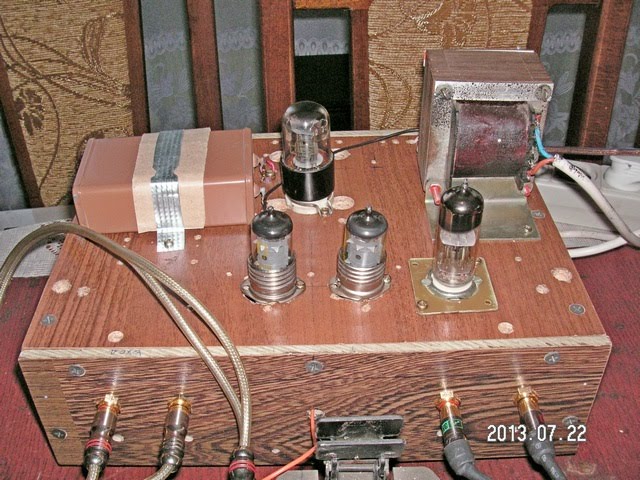

Пришлось идти в гараж, заняться макетиком.
^Нажмите для увеличения^
Послушал, вроде отлично играет, можно сделать в корпусок.
Кенотрон потом выбросил, не хватило току по накалу.
Очевидно прослушивался фон в паузах, но задумывался что неверный установка.

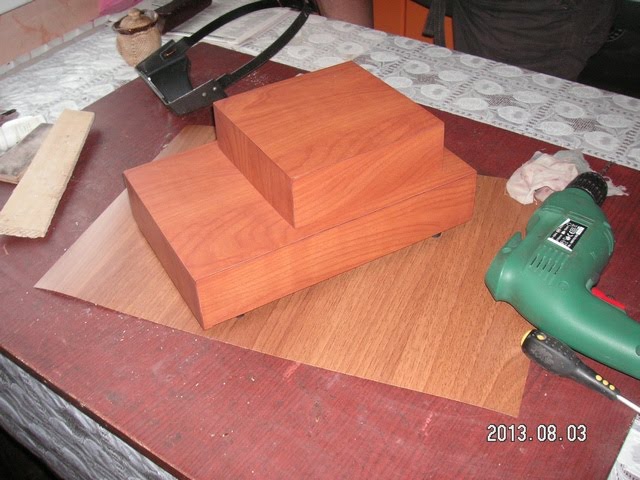

Время текло, корпусок как то сам сделался неспеша:
Начало процесса:
^Нажмите для увеличения^
^Нажмите для увеличения^
Ну там всякие детальки пособирал в тумбочке, соединил их по схеме.
За базу взята схема EF86+6Н6П.
Доработки по корректировки на этом форуме
Резисторы(пхилипс) и конденсаторы(ничикон) в катоды EF 86 .
^Нажмите для увеличения^
Резисторы в анод:
^Нажмите для увеличения^

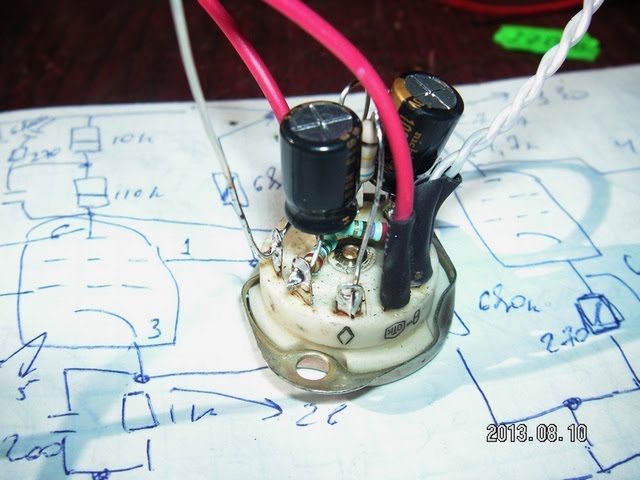

Мелочёвку распаял прямо на ногах панелек:
^Нажмите для увеличения^
И вот оно, 1-ое включение:
^Нажмите для увеличения^
А фон так и не ушёл никуда. Сделал накал постоянкой, стал меньше , Но….ни фика.
При ввертке громкости на середину начинает надоедать, и в паузах.
Перерыл стопроцентно блок питания.
Дубина ты, Вова..лень было отсоединить анод и проверить откуда фон?
Это я так сам с собой разговариваю, но в то время и мысли не было про другое.
Повертел силовик вокруг оси, ноль чувств.
Но вот что увидел, когда провода вынуты их вертухи, то всё Окей, ни шума ни фона, естессно на наибольшей громкости можно прослушать около динамиков.
Вот фото, усилитель не показан, но он включен на полную, входные разъёмы вынуты из вертухи, и лежат просто так, не нагружены.
^Нажмите для увеличения^
И понимаете в чём было дело?
В распиновке головки, один канал был перепутан сигнал с землёй.
Когда разобрался, включил, всё стало на свои места!

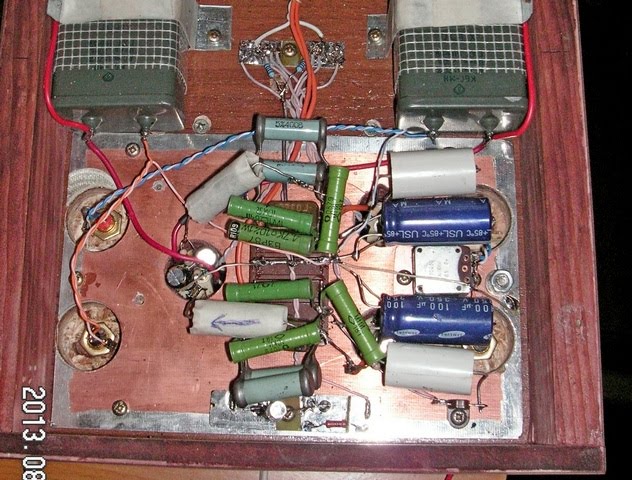

Собссно подвал:
^Нажмите для увеличения^
Вёртка корректировки ВЧ:
^Нажмите для увеличения^
Сейчас, 20 августа 2013, закрыл нижнюю железяку, и прикрутил ножки
^Нажмите для увеличения^
Понизу светодиод включения и предохранитель.
Вот и всё, схем не рисую, всё есть в вебе.
Влад Пронин
Мошуров
Август 2013
